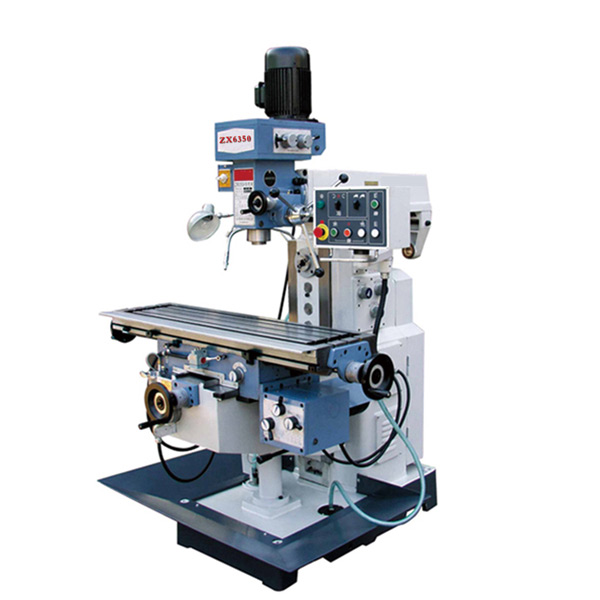

ZX6350鉆銑床
可實現立、臥銑兩種加工功能。立式主軸套筒具有手動和微動兩種進給。
工作臺導軌副超音頻淬火后磨削。 分三種機動進給方式：A型為三向；C型為單向；D型為兩向。
工作臺導軌副超音頻淬火后磨削。 分三種機動進給方式：A型為三向；C型為單向；D型為兩向。
詳細內容
產品特性
PRODUCT CHARACTERISTICS
※ 可實現立、臥銑兩種加工功能。
※ 立式主軸套筒具有手動和微動兩種進給。
※ 工作臺導軌副超音頻淬火后磨削。
※ 工作臺分三種機動進給方式：A型為三向；C型為單向；D型為兩向。
※ 立式主軸套筒具有手動和微動兩種進給。
※ 工作臺導軌副超音頻淬火后磨削。
※ 工作臺分三種機動進給方式：A型為三向；C型為單向；D型為兩向。
產品參數
PRODUCT PARAMETERS
| 主要技術參數 | Unit | ZX6350A |
| 主軸錐孔錐度 | M.T.4 | |
| 主軸端面至工作臺面距離 | mm | 90-390 |
| 臥軸中心至工作臺面距離 | mm | 0-300 |
| 立軸中心至床身垂直導軌面距離 | mm | 200-500 |
| 主軸轉速范圍 | r/min |
(8級)115-1750(立) (12級)40-1300(臥) |
| 工作臺尺寸 | mm | 1200×280 |
| 工作臺行程 | mm | 600/320/300 |
| 臥軸中心至懸梁平面距離 | mm | 175 |
| 工作臺縱/橫向機動進給速度 | mm/min | 22-555(8級)810(快) |
| 工作臺垂向機動升降速度 | mm/min | 560 |
| 工作臺T型槽數/寬度/間距 | mm | 3/14/70 |
| 主傳動電動機功率 | kw | 1.5/2.2(立);2.2(臥) |
| 工作臺機動進給電動機功率 | W | 750 |
| 升降臺升降進給電動機功率 | W | 750 |
| 冷卻泵電動機功率 | W | 40 |
| 機床凈重/毛重 | kg | 1450/1550 |
| 外型尺寸 | mm | 1680×1480×2150 |
