VMC750立式加工中心

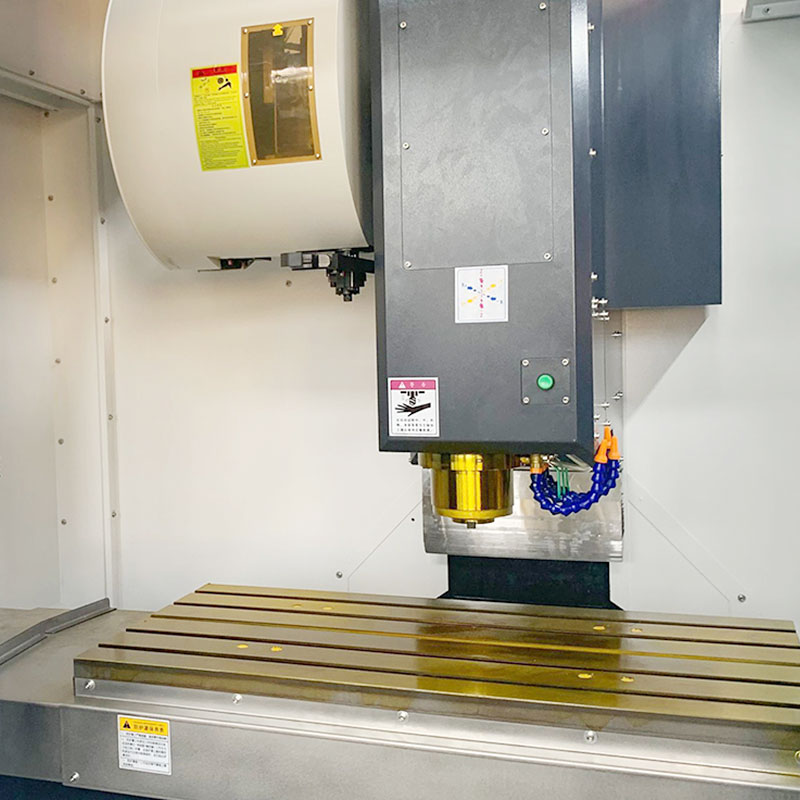

加工中心采用立式框架布局，立柱固定在床身上，主軸箱沿立柱上下移動(Z向)、滑座沿床身縱向移動(Y向)、工作臺沿滑座橫向移動(X向)的結構。
詳細內容
產品特性
PRODUCT CHARACTERISTICS
1、頭部組為重型箱型結構。內部肋骨強化，高剛性。
2、主軸打刀方式采用油壓機構，打刀時主軸受力均勻，延長軸承壽命。
3、電器箱采內分隔離式設計，將控制器之發熱源部分予以分離，前面使用熱交換器散熱，避免外界粉塵進入電箱；后側使用風扇為扇熱板散熱。

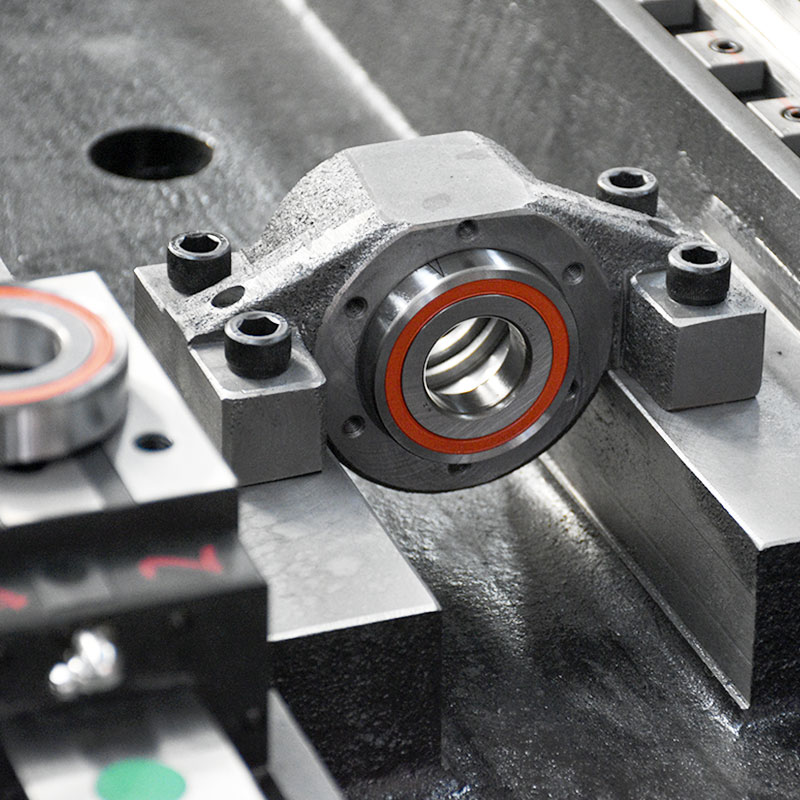

4、三軸采用高精密滾珠螺桿，結合精密螺帽預壓和尾端預拉裝置，確保機臺背隙與熱變形長時間保持在低值。
5、所有成品均經過激光定位補正及循圓測試。以確保最佳定位精度及伺服特性。且機臺出貨前經過嚴格的檢驗措施，確保機臺的各項精度長期穩定。
產品參數
PRODUCT PARAMETERS
技術參數
| 項 目 | 單位 | VMC750加工中心/數控銑床 |
| X軸行程 | mm | 700 |
| Y軸行程 | mm | 500 |
| Z軸行程 | mm | 500 |
| 工作臺尺寸 | mm | 900×450 |
| 工作臺最大承重 | kg | 500 |
| T型槽(槽數×寬度×間距) | mm | 3×18H7×140 |
| 主軸功率 | kW | 7.5 |
| 主軸轉速 | rpm | 50-8000 |
| 主軸傳動方式 | 同步齒型帶 | |
| 進給電機（X/Y/Z） | NM | 10/10/15 |
| 快速移動(X/Y) | m/min | 16 |
| 快速移動Z | m/min | 12 |
| 切削進給 | mm/min | 1-6000 |
| 主軸鼻端至工作臺面距離 | mm | 100-620 |
| 主軸中心至立柱導軌面距離 | mm | 560 |
| 定位精度 | mm | ±0.0075 |
| 重復定位精度 | mm | ±0.005 |
| 機床重量 | kg | 4650 |
| 外形尺寸 | mm | 2500×2420×2400 |
