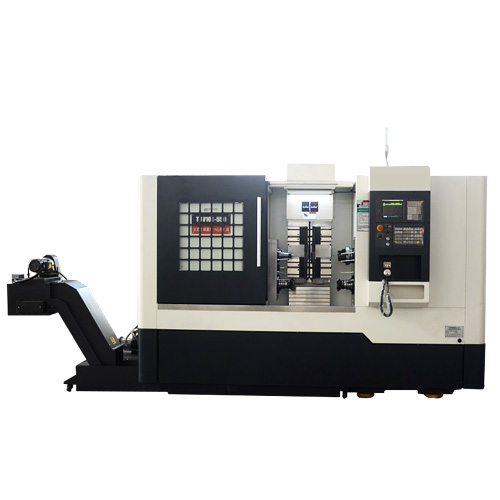

TDV100立式銑端面打中心孔機床
TDV100立式銑端面打中心孔機床主要是針對直徑100mm以下，長度800mm以?xún)鹊闹行洼S類零件加工而設計，該機床采用平床身立式結構布局，與平床身相比具有剛性好切削平穩，上料高度低，距離更近，排屑更順暢，全封閉式內防機床使用壽命更長等優點。
詳細內容
產品特性
PRODUCT CHARACTERISTICS
主要特點：
1、高剛性 切削更平穩 全封閉內防 機床使用壽命更長

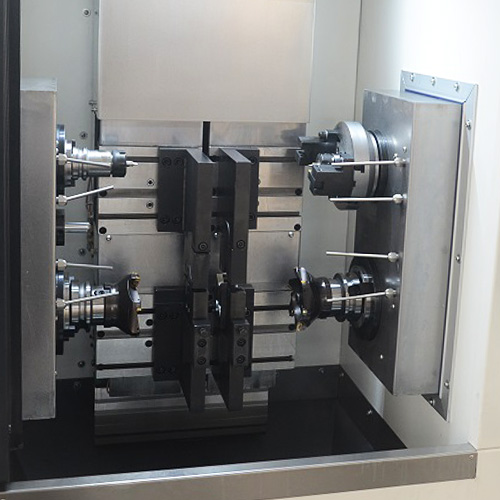

2、強力油壓自定心虎鉗，夾持力強，性能穩定，調整方便。
3、不銹鋼內防有效將加工區域隔離，保護電機等電器元件，便于機床清理維護。
4、上料高度低，距離近，排屑順暢，操作宜人。
標準機功能：銑端面，鉆中心孔
選配功能：套車外圓，倒角，鉆孔攻絲機等
產品參數
PRODUCT PARAMETERS
| 項目 | 單位 | TDV100/500 | TDV100/600 | TDV100/800 |
| 加工直徑范圍 | mm | 20~100 | 20~100 | 20~100 |
| 加工長度范圍 | mm | 100~500 | 150~600 | 300~800 |
| 最大銑削量（單邊） | mm | 5 | 5 | 5 |
| 中心鉆直徑范圍 | mm | A2.5~B10 | A2.5~B10 | A2.5~B10 |
| 銑軸轉速 | r/min | 300~600 | 300~600 | 300~600 |
| 鉆軸轉速 | r/min | 700~1500 | 700~1500 | 700~1500 |
| 主電機功率 | KW | 5.5 | 5.5 | 5.5 |
| 外形尺寸（長X寬X高） | mm | 3000X1560X1700 | 3150X1560X1700 | 3300X1560X1700 |
| 機床重量 | kg | 6500 | 6800 | 7200 |
