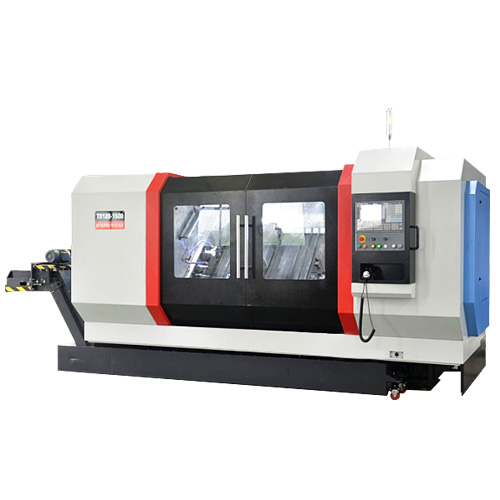

FDX系列四軸重型斜身銑打機
FDX系列四軸重型斜身銑打機適用于成批或大量生產電機軸、齒輪軸、凸輪軸、曲軸等各種軸類零件兩端面銑削及鉆中心孔加工，雙端面同時銑削，兩端中心孔同時加工，采用不同刀具組合，可對工件進行套車外圓、倒角、鉆孔、攻絲等加工。主要針對直徑∅120以下，長度1800mm以?xún)鹊闹写笮洼S類零件加工而設計，改機床采用整機整體斜床身結構，與平床身相比具有上料高度低，距離近，排屑更順暢等優點。
詳細內容
產品特性
PRODUCT CHARACTERISTICS

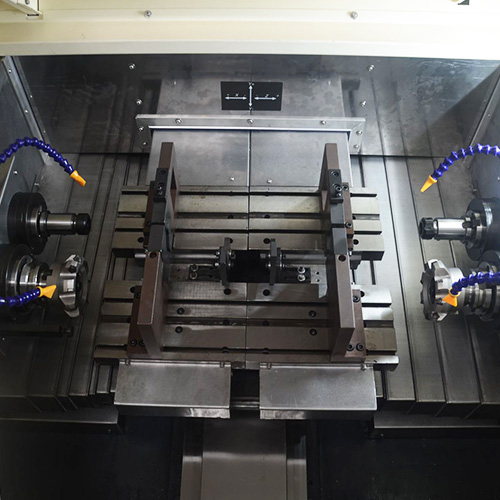

1.采用齒輪齒條液壓自定心虎鉗，導軌面經淬火硬度HRC52以上，滑動面精心刮研裝配并采用集中潤滑供油，潤滑充分可靠，性能穩定，裝夾方便，夾持力強。
2.高剛性矩形導軌經淬火硬度達HRC52以上，導軌截面寬度130mm，導軌面經貼塑處理，能防止低速爬行及提高導軌壽命，采用精密研磨級雙螺姆滾珠絲杠傳動，精度高，壽命長。

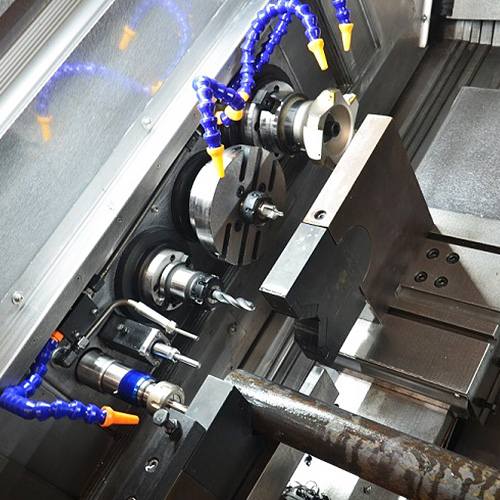

3.采用銑，鉆分離的雙主軸設計，結構合理，便于對刀及調整，動力頭采用齒輪傳動，扭力大，切削力強。
4.四軸伺服數控系統，定位準確，位置手輪操作簡單，調整方便。
5.采用容積式電動潤滑泵，充分有效的對導軌及絲桿進行潤滑，提高機床使用壽命。
6.標配履帶式排屑機，可選擇后排或側排
7.上料高度低、距離近、排屑順暢、操作方便。
8.選配功能：套車外圓、倒角、鉆孔、攻絲等。
2.高剛性矩形導軌經淬火硬度達HRC52以上，導軌截面寬度130mm，導軌面經貼塑處理，能防止低速爬行及提高導軌壽命，采用精密研磨級雙螺姆滾珠絲杠傳動，精度高，壽命長。
3.采用銑，鉆分離的雙主軸設計，結構合理，便于對刀及調整，動力頭采用齒輪傳動，扭力大，切削力強。
4.四軸伺服數控系統，定位準確，位置手輪操作簡單，調整方便。
5.采用容積式電動潤滑泵，充分有效的對導軌及絲桿進行潤滑，提高機床使用壽命。
6.標配履帶式排屑機，可選擇后排或側排
7.上料高度低、距離近、排屑順暢、操作方便。
8.選配功能：套車外圓、倒角、鉆孔、攻絲等。
產品參數
PRODUCT PARAMETERS
| 項目 | 單位 | FDX160/1000 | FDX160/1500 | FDX160/1800 |
| 加工直徑范圍 | mm | 30~160 | 30~160 | 30~160 |
| 加工長度范圍 | mm | 200~1000 | 300~1500 | 500~1800 |
| 最大銑削量 | mm | 5 | 5 | 5 |
| 中心鉆直徑范圍 | mm | A2.5~B10 | A2.5~B10 | A2.5~B10 |
| 銑軸轉速 | r/min | 300~600 | 300~600 | 300~600 |
| 鉆軸轉速 | r/min | 700~1500 | 700~1500 | 700~1500 |
| 主電機功率 | KW | 7.5 | 7.5 | 7.5 |
| 外形尺寸（長X寬X高） | mm | 3800X1560X1720 | 4100X1560X1720 | 4400X1560X1720 |
| 機床重量 | KG | 8200 | 8600 | 9300 |
