TDX系列銑端面打中心孔機床

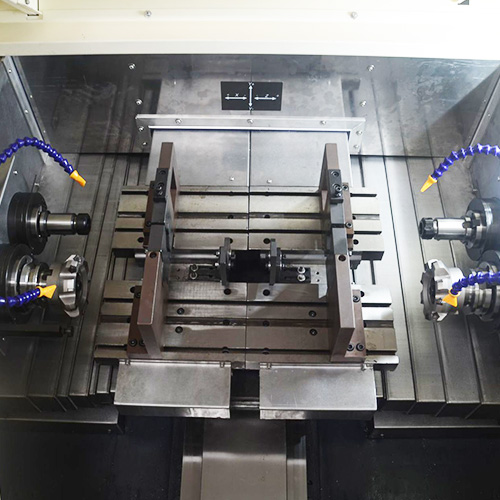

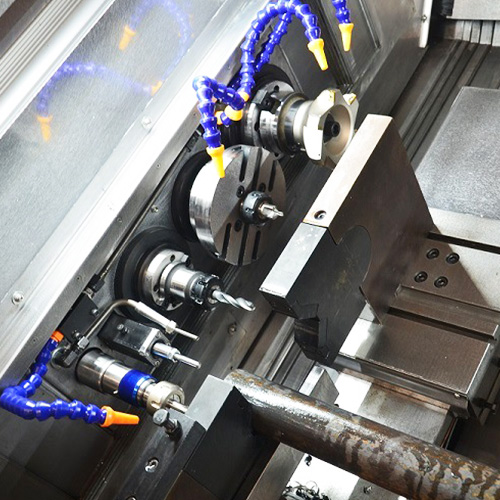

TDX系列銑端面打中心孔機床為斜床身三軸結構，采用三套數控進給工作臺，兩套對置的雙主軸動力頭，銑削主軸上裝有BT50標準接口的銑刀盤，鉆孔主軸上裝有BT40標準的鉆刀柄，鉆孔主軸上還可以選裝外圓套車刀盤用于鉆中心孔的同時在工件軸端套車一段外圓，用于后序車床加工時夾持,可省去車床調頭加工的一道工序。采用兩套自定心液壓虎鉗，用于裝夾工件，夾具可快速的根據工件長短調整夾持位置。
詳細內容
產品特性
PRODUCT CHARACTERISTICS
該系列銑端面打中心孔機床采用整體45°斜床身結構，與平床身打中心孔機床相比，具有上料同度低，操作距離近，排屑順暢等優點。該機更大可加工直徑Φ160mm，長度900mm以?xún)鹊母鞣N軸類零件:銑兩端平面、鉆兩端中心孔的批量生產加工，同時該系列機型因排屑性能優異，特別適用行架自動化或關節機器人無人化自動生產線。通亞銑打機 銑端面鉆中心孔機床 重型銑打機廠家 銑打機價格
產品參數
PRODUCT PARAMETERS
| TDX100三軸斜床身銑打機 | ||||
| 項目 | 單位 | TDX100/600 | TDX100/800 | TDX100/900 |
| 加工直徑范圍 | mm | 20~100 | 20~100 | 20~100 |
| 加工長度范圍 | mm | 100~600 | 200~800 | 400~900 |
| 最大銑削量 | mm | 5 | 5 | 5 |
| 中心鉆直徑范圍 | mm | A2.5~B10 | A2.5~B10 | A2.5~B10 |
| 銑軸轉速 | r/min | 300~600 | 300~600 | 300~600 |
| 鉆軸轉速 | r/min | 700~1500 | 700~1500 | 700~1500 |
| 主電機功率 | KW | 5.5 | 5.5 | 5.5 |
| 外形尺寸（長X寬X高） | mm | 3000X1560X1700 | 3500X1560X1700 | 3700X1560X1700 |
| 機床重量 | KG | 5800 | 6200 | 6500 |
| TDX120三軸平端面鉆中心孔機床 | ||||
| 項目 | 單位 | TDX120/700 | TDX120/800 | TDX120/950 |
| 加工直徑范圍 | mm | 20~100 | 20~100 | 20~100 |
| 加工長度范圍 | mm | 150~700 | 200~800 | 400~950 |
| 最大銑削量 | mm | 5 | 5 | 5 |
| 中心鉆直徑范圍 | mm | A2.5~B10 | A2.5~B10 | A2.5~B10 |
| 銑軸轉速 | r/min | 300~500 | 300~500 | 300~500 |
| 鉆軸轉速 | r/min | 700~1500 | 700~1500 | 700~1500 |
| 主電機功率 | KW | 7.5 | 7.5 | 7.5 |
| 外形尺寸（長X寬X高） | mm | 3000X1560X1700 | 3150X1560X1700 | 3300X1560X1700 |
| 機床重量 | KG | 6500 | 6500 | 6700 |
| TDX130三軸斜床身銑打機 | ||||
| 項目 | 單位 | TDX130/600 | TDX130/800 | TDX130/900 |
| 加工直徑范圍 | mm | 20~130 | 20~130 | 20~130 |
| 加工長度范圍 | mm | 150~600 | 200~800 | 400~900 |
| 最大銑削量 | mm | 5 | 5 | 5 |
| 中心鉆直徑范圍 | mm | A2.5~B10 | A2.5~B10 | A2.5~B10 |
| 銑軸轉速 | r/min | 300~500 | 300~500 | 300~500 |
| 鉆軸轉速 | r/min | 700~1500 | 700~1500 | 700~1500 |
| 主電機功率 | KW | 7.5 | 7.5 | 7.5 |
| 外形尺寸（長X寬X高） | mm | 3000x1780X1885 | 3500X1735X1885 | 3500X1735X1885 |
| 機床重量 | KG | 5800 | 6200 | 6500 |
