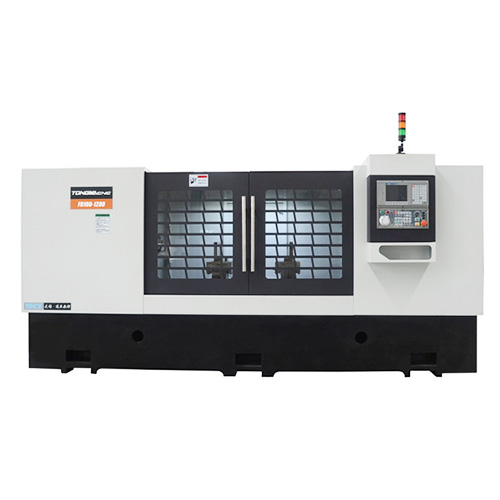

FD系列四軸多功能銑打機
FD系列四軸多功能銑打機主要是針對直徑φ250及以下，長度3000mm以?xún)鹊闹写笮洼S類零件加工而設計，采用對置的銑、鉆分離的雙主軸動力頭，可滿足銑端面、鉆中心孔以及套車外圓加工，特殊指定的配置可加工M40以下的螺紋孔，該系列機床具有加工范圍更廣，功能齊全，剛性強、外形美觀、操作方便等優點
詳細內容

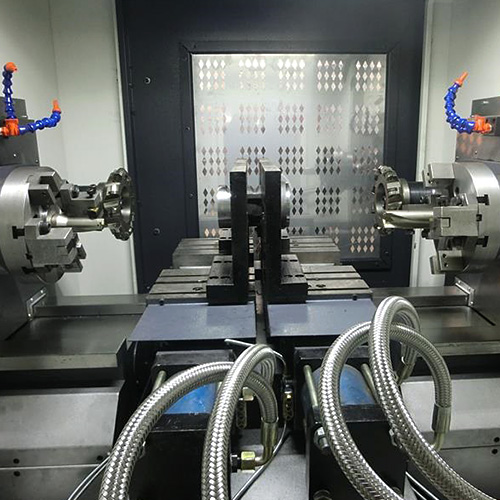

1.采用齒輪齒條液壓自定心虎鉗，導軌面經淬火硬度HRC52以上，滑動面精心刮研裝配并采用集中潤滑供油，潤滑充分可靠，性能穩定，裝夾方便，夾持力強。
2.高剛性矩形導軌經淬火硬度達HRC52以上，導軌截面寬度130mm，導軌面經貼塑處理，能防止低速爬行及提高導軌壽命，采用精密研磨級雙螺姆滾珠絲杠傳動，精度高，壽命長。

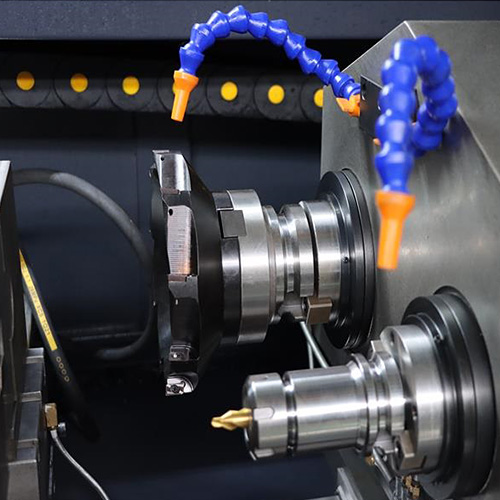

3.采用銑，鉆分離的雙主軸設計，結構合理，便于對刀及調整，動力頭采用齒輪傳動，扭力大，切削力強。
4.四軸伺服數控系統，定位準確，位置手輪操作簡單，調整方便。
5.采用容積式電動潤滑泵，充分有效的對導軌及絲桿進行潤滑，提高機床使用壽命。
6.標配履帶式排屑機，可選擇后排或側排。
7.選配功能：套車外圓、倒角、鉆孔、攻絲等。
產品特性
PRODUCT CHARACTERISTICS
1.采用齒輪齒條液壓自定心虎鉗，導軌面經淬火硬度HRC52以上，滑動面精心刮研裝配并采用集中潤滑供油，潤滑充分可靠，性能穩定，裝夾方便，夾持力強。
2.高剛性矩形導軌經淬火硬度達HRC52以上，導軌截面寬度130mm，導軌面經貼塑處理，能防止低速爬行及提高導軌壽命，采用精密研磨級雙螺姆滾珠絲杠傳動，精度高，壽命長。
3.采用銑，鉆分離的雙主軸設計，結構合理，便于對刀及調整，動力頭采用齒輪傳動，扭力大，切削力強。
4.四軸伺服數控系統，定位準確，位置手輪操作簡單，調整方便。
5.采用容積式電動潤滑泵，充分有效的對導軌及絲桿進行潤滑，提高機床使用壽命。
6.標配履帶式排屑機，可選擇后排或側排。
7.選配功能：套車外圓、倒角、鉆孔、攻絲等。
產品參數
PRODUCT PARAMETERS
| FD100四軸重型銑打機參數 | ||||
| 項目 | 單位 | FD100/1200 | FD100/1500 | FD100/1800 |
| 加工直徑范圍 | mm | 20~100 | 20~100 | 20~100 |
| 加工長度范圍 | mm | 200~1200 | 300~1500 | 500~1800 |
| 最大銑削量（單邊） | mm | 5 | 5 | 5 |
| 中心鉆直徑范圍 | mm | A2.5~B10 | A2.5~B10 | A2.5~B10 |
| 銑軸轉速 | r/min | 300~600 | 300~600 | 300~600 |
| 鉆軸轉速 | r/min | 700~1500 | 700~1500 | 700~1500 |
| 主電機功率 | KW | 5.5 | 5.5 | 5.5 |
| 外形尺寸（長X寬X高） | mm | 3800X1560X1720 | 4100X1560X1720 | 4400X1560X1720 |
| 機床重量 | KG | 6900 | 7100 | 7300 |
| FD120四軸重型銑打機參數 | ||||
| 項目 | 單位 | FD120/1200 | FD120/1500 | FD120/1800 |
| 加工直徑范圍 | mm | 20~120 | 20~120 | 20~120 |
| 加工長度范圍 | mm | 200~1200 | 400~1500 | 500~1800 |
| 最大銑削量（單邊） | mm | 5 | 5 | 5 |
| 中心鉆直徑范圍 | mm | A2.5~B10 | A2.5~B10 | A2.5~B10 |
| 銑軸轉速 | r/min | 300~500 | 300~500 | 300~500 |
| 鉆軸轉速 | r/min | 700~1500 | 700~1500 | 700~1500 |
| 主電機功率 | KW | 7.5 | 7.5 | 7.5 |
| 外形尺寸（長X寬X高） | mm | 3800X1560X1720 | 4100X1560X1720 | 4400X1560X1720 |
| 機床重量 | KG | 7200 | 7500 | 7600 |
| FD250四軸重型銑打機參數 | ||||
| 項目 | 單位 | FD250/1800 | FD250/2500 | FD250/3000 |
| 加工直徑范圍 | mm | 30~250 | 30~250 | 30~250 |
| 加工長度范圍 | mm | 300~1800 | 400~2500 | 500~3000 |
| 最大銑削量（單邊） | mm | 5 | 5 | 5 |
| 中心鉆直徑范圍 | mm | A2.5~B10 | A2.5~B10 | A2.5~B10 |
| 銑軸轉速 | r/min | 200~400 | 200~400 | 200~400 |
| 鉆軸轉速 | r/min | 700~1500 | 700~1500 | 700~1500 |
| 主電機功率 | KW | 11 | 11 | 11 |
| 外形尺寸（長X寬X高） | mm | 3800X1560X1720 | 4100X1560X1720 | 4400X1560X1720 |
| 機床重量 | KG | 10800 | 11600 | 12000 |
