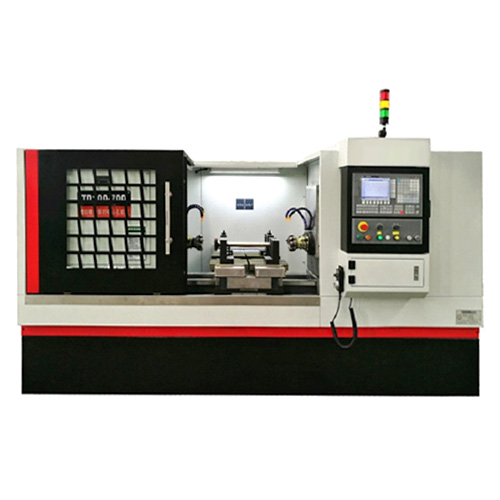

TD系列三軸平床身銑打機
TD系列三軸平床身銑打機該系列銑端面打中心孔機床主要適用于各種軸類零件:銑兩端平面、鉆兩端中心孔的批量生產加工
詳細內容
產品特性
PRODUCT CHARACTERISTICS

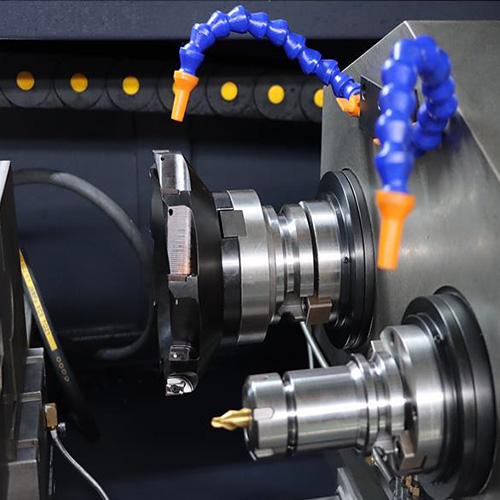

TD系列三軸平床身銑打機為平床身三軸結構，采用三套數控進給工作臺，兩套對置的雙主軸動力頭，銑削主軸上裝有BT50標準接口的銑刀盤，鉆孔主軸上裝有BT40標準的鉆刀柄,孔主軸上還可以選裝外圓套車刀盤用于鉆中心孔的同時在工件軸端套車一段外圓，用于后序車床加工時夾持,可省去車床調頭加工的一道工序。

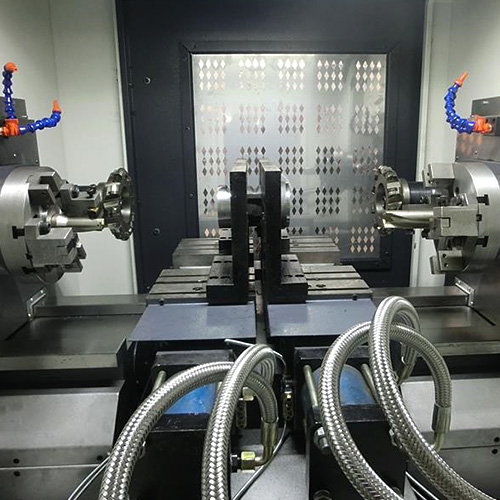

采用兩套自定心液壓虎鉗，用于裝夾工件，夾具可快速的根據工件長短調整夾持位置。同時該系列機型支持選配伺服剛性攻牙功能，該機具有功率大，抗振性強，加工效率高、精度高、操作方便。
產品參數
PRODUCT PARAMETERS
| 項目 | 單位 | TD100/700 | TD100/800 | TD100/950 |
| 加工直徑范圍 | mm | φ10~φ100 | φ10~φ100 | φ10~φ100 |
| 加工長度范圍 | mm | 150~700 | 200~800 | 400~950 |
| 最大洗消量（單邊） | mm | 5 | 5 | 5 |
| 中心鉆直徑范圍 | mm | A2.5~B10 | A2.5~B10 | A2.5~B10 |
| 銑軸轉速 | r/min | 300~600 | 300~600 | 300~600 |
| 轉軸轉速 | r/min | 700~1500 | 700~1500 | 700~1500 |
| 主電機功率 | KW | 5.5. | 5.5. | 5.5. |
| 外形尺寸(長X寬X高) | mm | 3000X1560X1700 | 3150X1560X1700 | 3300X1560X1700 |
| 機床重量 | kg | 6300 | 6300 | 6300 |
