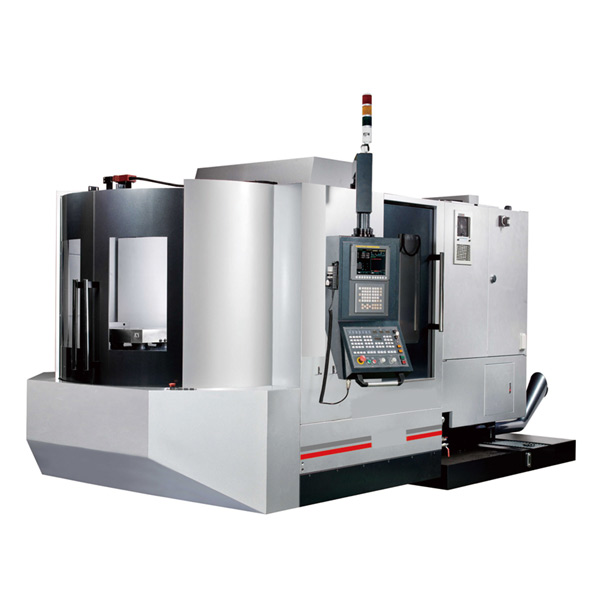

TH 603
本機床可用于航天航空，汽車、內燃機、家電、通用機械的精密加工，適合于零件多工作面的銑、鉆、鏜、鉸、攻絲、兩維、等多工序加工，具有在一次裝夾中完成箱體孔系和平面加工的良好性能，還特別適合于箱體孔的調頭鏜孔加工。
詳細內容
產品特性
PRODUCT CHARACTERISTICS
臺灣新代系統 臺灣圓盤刀庫 臺灣絲杠 國產臥式液壓等分回傳工作臺。
日本NSK軸承 臺灣增壓缸 臺灣鎖緊螺母等臺灣直線導軌 氮氣平衡系統。
產品參數
PRODUCT PARAMETERS
| 型號 （TH603） | 規格 |
|
工作臺規格 |
工作臺面積 630 mm x 630mm 工作臺數量 1個 工作臺最大負荷重 1000 kg 工作臺最小分度 1° 工作臺 T 型槽 5x14x100 |
| X 坐標行程 | 900mm |
| Y 坐標行程 | 650mm |
| Z 坐標行程 | 700mm |
| 主軸中心線到工作臺面距離 | 0~800 mm |
| 主軸鼻端至工作臺中心距離 | 200~950 mm |
| X、Y、Z軸滾柱絲桿 | φ50mm |
| X、Y、Z 切削進給量 | 1～4000 mm/min |
| X、Y 快速進給速度 | 24m/min |
| Z 快速進給速度 | 22m/min |
| 主軸轉速范圍 | 50～6000 r/min |
| 主軸規格 | BT50 |
| 數控系統 | 臺灣新代21MA |
| 主軸電機 | 11/15KW |
| X、Y 伺服電機 | 18N.m 2.9KW |
| Z 伺服電機 | 18N.m 2.9KW |
| 圓盤刀庫 | 24T |
| 定位精度（JIS 標準） | ±0.01mm |
| 重復定位精度（JIS 標準） | ±0.006mm |
| 使用源氣壓力 | 0.6-0.8 MPa |
| 機床輪廓尺寸（L×W×H） | 3200x3200x3100mm |
| 機床重量 | 10200kg |
