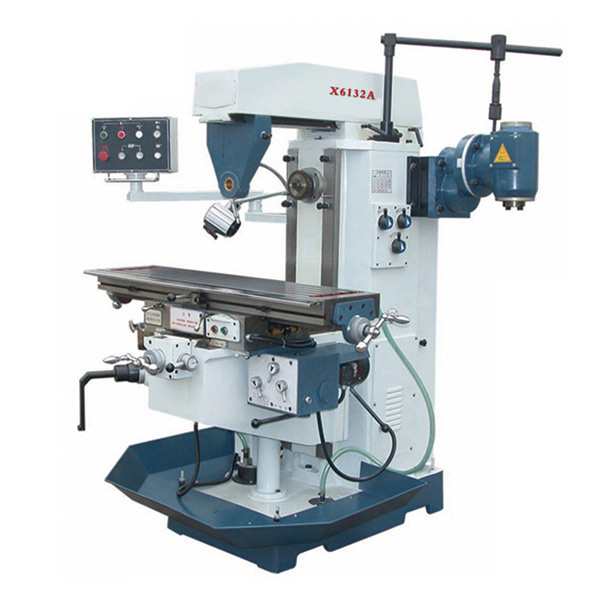

X6132A普通銑床
臥式銑床質量穩定，操作方便，性能可靠。臥式銑床可用各種圓柱銑刀、圓片銑刀、角度銑刀、成型銑刀和端面銑刀加工各種平面、斜面、溝槽等。如果使用適當銑床附件，可加工齒輪、凸輪、弧形槽及螺旋面等特殊形狀的零件，配置萬能銑頭、圓工作臺、分度頭等銑床附件，采用鏜刀桿后亦可對中、小零件進行孔加工。加裝立銑頭，可用立銑刀進行切削加工，（立銑頭為特殊附件) 可進一步擴大機床使用范圍。本機床適用于各種機械加工工業。
詳細內容
產品特性
PRODUCT CHARACTERISTICS
1．床身用來固定和支承銑床各部件。頂面上有供橫梁移動用的水平導軌。前壁有燕尾形的垂直導軌，供升降臺上下移動。內部裝有主電動機，主軸變速機構，主軸，電器設備及潤滑油泵等部件。
2．橫梁一端裝有吊架，用以支承刀桿,以減少刀桿的彎曲與振動。橫梁可沿床身的水平導軌移動，其伸出長度由刀桿長度來進行調整。
3．主軸是用來安裝刀桿并帶動銑刀旋轉的。主軸是一空心軸，前端有7:24的精密錐孔，其作用是安裝銑刀刀桿錐柄。
4．縱向工作臺縱向工作臺由縱向絲杠帶動在轉臺的導軌上作縱向移動, 以帶動臺面上的工件作縱向進給。臺面上的 T形槽用以安裝夾具或工件。
5．橫向工作臺橫向工作臺位于升降臺上面的水平導軌上，可帶動縱向工作臺一起作橫向進給。
6．轉臺轉臺可將縱向工作臺在水平面內扳轉一定的角度(正、反均為0～45o)，以便銑削螺旋槽等。具有轉臺的臥式銑床稱為臥式萬能銑床。
7．升降臺 升降臺可以帶動整個工作臺沿床身的垂直導軌上下移動, 以調整工件與銑刀的距離和垂直進給。
8．底座底座用以支承床身和升降臺，內盛切削液。
2．橫梁一端裝有吊架，用以支承刀桿,以減少刀桿的彎曲與振動。橫梁可沿床身的水平導軌移動，其伸出長度由刀桿長度來進行調整。
3．主軸是用來安裝刀桿并帶動銑刀旋轉的。主軸是一空心軸，前端有7:24的精密錐孔，其作用是安裝銑刀刀桿錐柄。
4．縱向工作臺縱向工作臺由縱向絲杠帶動在轉臺的導軌上作縱向移動, 以帶動臺面上的工件作縱向進給。臺面上的 T形槽用以安裝夾具或工件。
5．橫向工作臺橫向工作臺位于升降臺上面的水平導軌上，可帶動縱向工作臺一起作橫向進給。
6．轉臺轉臺可將縱向工作臺在水平面內扳轉一定的角度(正、反均為0～45o)，以便銑削螺旋槽等。具有轉臺的臥式銑床稱為臥式萬能銑床。
7．升降臺 升降臺可以帶動整個工作臺沿床身的垂直導軌上下移動, 以調整工件與銑刀的距離和垂直進給。
8．底座底座用以支承床身和升降臺，內盛切削液。
產品參數
PRODUCT PARAMETERS
| 主要技術參數 | X6132A |
| 主軸錐度 | 7:24 ISO40 |
| 主軸中心至工作臺距離 | 0-450（臥銑） |
| 主軸轉速級數 | 12級 |
| 工作臺縱向進給范圍 | 24-720 |
| 工作臺尺寸 | 1200*280 |
| 工作臺行程 | 650/320/400 |
| 工作臺T形槽 | 3/14/54 |
| 端銑刀桿直徑 | Φ27 |
| 銑刀桿直徑 | Φ22、Φ27 |
| 主電機功率 | 3 |
| 主電機轉速(r/min) | 1440 |
| 電機冷卻泵功率 | 40 |
| 電機冷卻泵型號 | AB-12 |
| 電機冷卻泵揚程 | 3 |
| 機床外型尺寸 | 1400×2100×1400 |
| 凈重/毛重 | 1500/1600 |
