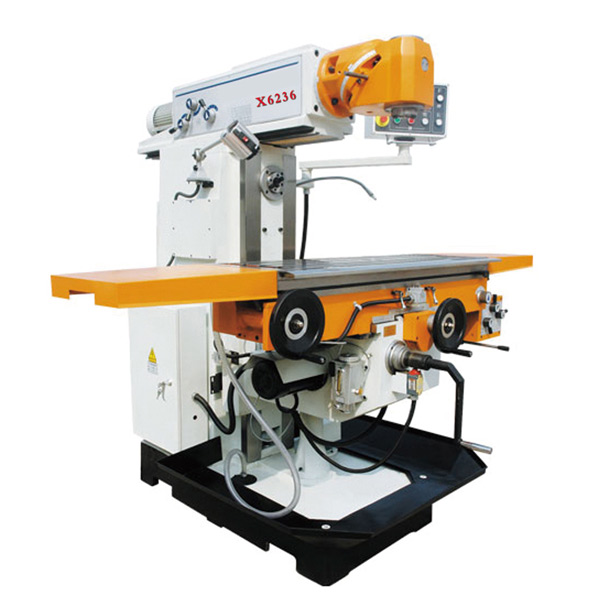

X6236普通銑床
萬能銑床質量穩定，操作方便，性能可靠。臥式銑床可用各種圓柱銑刀、圓片銑刀、角度銑刀、成型銑刀和端面銑刀加工各種平面、斜面、溝槽等。如果使用適當銑床附件，可加工齒輪、凸輪、弧形槽及螺旋面等特殊形狀的零件，配置萬能銑頭、圓工作臺、分度頭等銑床附件，采用鏜刀桿后亦可對中、小零件進行孔加工。加裝立銑頭，可用立銑刀進行切削加工，（立銑頭為特殊附件) 可進一步擴大機床使用范圍。本機床適用于各種機械加工工業。
詳細內容
產品特性
PRODUCT CHARACTERISTICS
1．床身用來固定和支承銑床各部件。頂面上有供橫梁移動用的水平導軌。前壁有燕尾形的垂直導軌，供升降臺上下移動。內部裝有主電動機，主軸變速機構，主軸，電器設備及潤滑油泵等部件。
2．橫梁一端裝有吊架，用以支承刀桿,以減少刀桿的彎曲與振動。橫梁可沿床身的水平導軌移動，其伸出長度由刀桿長度來進行調整。
3．主軸是用來安裝刀桿并帶動銑刀旋轉的。主軸是一空心軸，前端有7:24的精密錐孔，其作用是安裝銑刀刀桿錐柄。
4．縱向工作臺縱向工作臺由縱向絲杠帶動在轉臺的導軌上作縱向移動, 以帶動臺面上的工件作縱向進給。臺面上的T形槽用以安裝夾具或工件。
5．橫向工作臺橫向工作臺位于升降臺上面的水平導軌上，可帶動縱向工作臺一起作橫向進給。
6．轉臺轉臺可將縱向工作臺在水平面內扳轉一定的角度(正、反均為0～45°)，以便銑削螺旋槽等。具有轉臺的臥式銑床稱為臥式萬能銑床。
7．升降臺可以帶動整個工作臺沿床身的垂直導軌上下移動, 以調整工件與銑刀的距離和垂直進給。
8．底座底座用以支承床身和升降臺，內盛切削液。
● 有立式主軸和臥式主軸兩種傳動機構。立式主軸可立、臥銑兩用，可銑削平面、斜面等，配置相應機床機構，還可加工螺旋槽、溝槽等。兩節式回轉銑頭，可使主軸在任意角度回轉及調整，一次裝夾可完成多面等復雜零件的加工。
●臥式主軸錐孔可直接或通過附件安裝各種圓柱銑刀、圓片銑刀、成型銑刀、端面銑刀等刀具，適于加工各種中、小型零件的平面、斜面、溝槽、孔、齒輪等。
2．橫梁一端裝有吊架，用以支承刀桿,以減少刀桿的彎曲與振動。橫梁可沿床身的水平導軌移動，其伸出長度由刀桿長度來進行調整。
3．主軸是用來安裝刀桿并帶動銑刀旋轉的。主軸是一空心軸，前端有7:24的精密錐孔，其作用是安裝銑刀刀桿錐柄。
4．縱向工作臺縱向工作臺由縱向絲杠帶動在轉臺的導軌上作縱向移動, 以帶動臺面上的工件作縱向進給。臺面上的T形槽用以安裝夾具或工件。
5．橫向工作臺橫向工作臺位于升降臺上面的水平導軌上，可帶動縱向工作臺一起作橫向進給。
6．轉臺轉臺可將縱向工作臺在水平面內扳轉一定的角度(正、反均為0～45°)，以便銑削螺旋槽等。具有轉臺的臥式銑床稱為臥式萬能銑床。
7．升降臺可以帶動整個工作臺沿床身的垂直導軌上下移動, 以調整工件與銑刀的距離和垂直進給。
8．底座底座用以支承床身和升降臺，內盛切削液。
● 有立式主軸和臥式主軸兩種傳動機構。立式主軸可立、臥銑兩用，可銑削平面、斜面等，配置相應機床機構，還可加工螺旋槽、溝槽等。兩節式回轉銑頭，可使主軸在任意角度回轉及調整，一次裝夾可完成多面等復雜零件的加工。
●臥式主軸錐孔可直接或通過附件安裝各種圓柱銑刀、圓片銑刀、成型銑刀、端面銑刀等刀具，適于加工各種中、小型零件的平面、斜面、溝槽、孔、齒輪等。
產品參數
PRODUCT PARAMETERS
| 參數項目 | 單位 | X6236 |
| 主軸錐孔錐度 | 7：24 ISO40(立) /ISO50(臥) | |
| 立式主軸孔中心至立柱表面距離 | mm | 350-850 |
| 立式主軸端面至工作臺面距離 | mm | 210-710 |
| 臥式主軸中心至工作臺面距離 | mm | 0-500 |
| 臥式主軸中心至滑枕下平面距離 | mm | 175 |
| 主軸轉速范圍 | r/min | （11級）35-1600（立軸） |
| （12級）60-1800（臥軸） | ||
| 工作臺尺寸 | mm | 1250×360 |
| 工作臺行程（縱向/橫向/垂向） | mm | 1000/320/500 |
| 工作臺縱/橫向機動進給速度 | mm/min | 15-370（8級）（快進540） |
| 工作臺垂向機動升降速度 | mm/min | 590 |
| 工作臺T型槽數/寬度/間距 | mm | 3/18/80 |
| 主傳動電動機功率 | kw | 2.2(立）4(臥） |
| 工作臺機動進給電動機功率 | W | 750 |
| 升降臺升降進給電動機功率 | W | 1100 |
| 冷卻泵電動機功率 | W | 90 |
| 冷卻泵流量 | 升/分 | 25 |
| 機床凈重/毛重 | kg | 2400 |
| 外形尺寸 | mm | 2220×1790×2040 |
