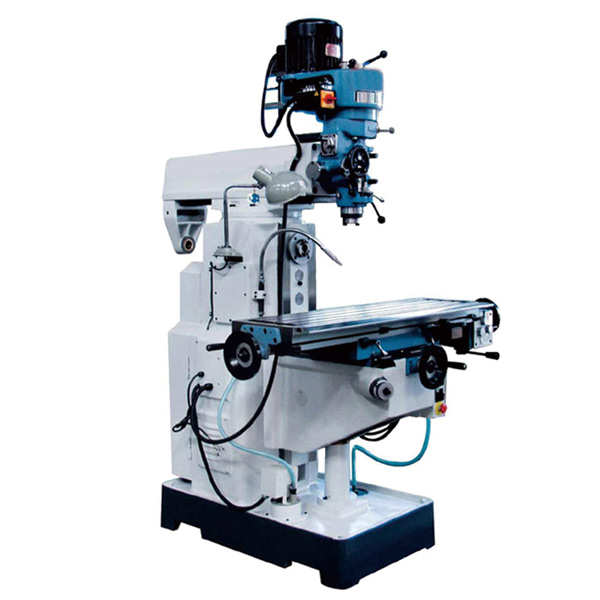

X6328普通銑床
炮塔銑床亦可稱為搖臂銑床，搖臂銑，萬能銑。炮塔銑床結構緊湊，體積小，靈活性高，銑頭能左右回轉90度，前后回轉45度，搖臂不僅能前后伸縮，并可在水平面內作360度回轉，大大提高了機床的有效工作范圍。
詳細內容
產品特性
PRODUCT CHARACTERISTICS
※可實現立、臥銑兩種加工功能。
※3號炮塔銑頭，主軸套筒具有自動、手動、手動微調等功能。
※X、Y、Z三方向導軌副超音頻淬火后磨削。
※工作臺X向機動進給。
※3號炮塔銑頭，主軸套筒具有自動、手動、手動微調等功能。
※X、Y、Z三方向導軌副超音頻淬火后磨削。
※工作臺X向機動進給。
產品參數
PRODUCT PARAMETERS
| 主要技術參數 | Unit | X6328 |
| 主軸錐孔錐度 | 7：24 ISO30 | |
| 立軸端面至工作臺面距離 | mm | 140-500 |
| 臥軸中心至工作臺面距離 | mm | 0-360 |
| 立軸中心至床身垂直導軌面距離 | mm | 120-480 |
| 主軸轉速范圍 | r/min | （16級）66-4540（立） |
| （12級）40-1300（臥） | ||
| 主軸套筒行程 | mm | 127（立） |
| 主軸套筒自動進給量 | mm/ r | 0.04/0.08/0.15（3級） |
| 工作臺尺寸 | mm | 1120×280 |
| 工作臺行程（縱向/橫向/垂向） | mm | 600/240/360 |
| 臥軸中心至懸梁平面距離 | mm | 175 |
| 工作臺縱/橫向機動進給速度 | mm/min | 12-370（8級）540（快） |
| 工作臺T型槽數/寬度/間距 | mm | 3/14/63 |
| 主傳動電動機功率 | kw | 2.2（立）；2.2（臥） |
| 工作臺機動進給電動機功率 | w | 370 |
| 冷卻泵電動機功率 | w | 40 |
| 機床凈重/毛重 | kg | 1250/1350 |
| 外形尺寸 | mm | 1660×1340×2130 |
