當前位置: 首頁 > 產品中心 >普通銑床 >

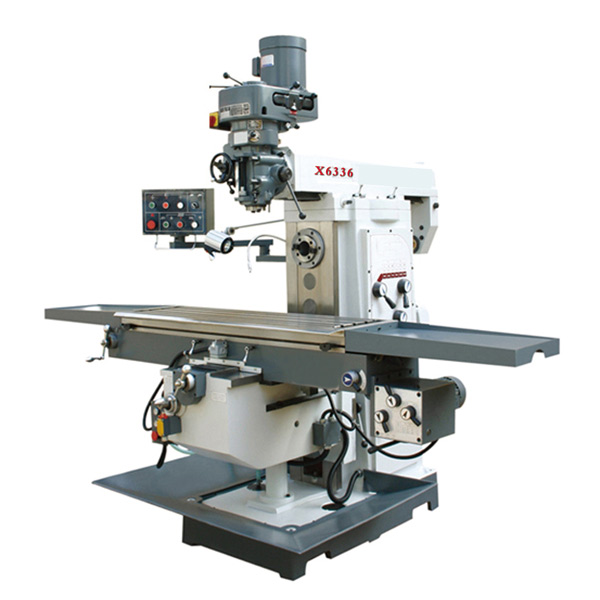

X6336普通銑床
本機床是一種通用金屬切削機床，具有立、臥銑兩種功能，可直接或通過附件安裝各種圓柱銑刀、圓片銑刀、成型銑刀、端面銑刀等刀具，適于加工各種中、小型零件的平面、斜面、溝槽、孔等，是機械制造、模具、儀器、儀表、汽車、摩托車等行業的理想加工設備。
詳細內容
產品特性
PRODUCT CHARACTERISTICS
1、底座、機身、工作臺、中滑座、升降滑座等主要構件均采用高強度材料鑄造而成，并經人工時效處理，保證機床長期使用的穩定性。
2、立銑頭配置炮塔銑床頭，且主軸裝有手動和微動兩種進給方式，銑床頭可在垂直平面內調整±45°，在水平面內回轉 180°，加工方便、準確，拓展機床加工范圍。臥式主軸采用能耗制動，制動轉矩大，停止迅速、可靠。
3、工作臺縱、橫向有手動進給、機動進給和機動快進三種，機動進給可獲得8種不同的進給速度，能滿足不同的加工要求；快速進給可使工件迅速到達加工位置，加工方便、快捷，縮短非加工時間。
4、升降臺Z向升降可通過手動和機動兩種方式來實現，且手動和機動是互鎖的，消除了不安全因素。
5、工作臺X向行程可達1000mm ， Y、Z向導軌為寬矩形導軌，且X、Y、Z三方向導軌副經超音頻淬火、精密磨削及刮研處理，配合強制潤滑，提高精度，延長機床的使用壽命。
6、手動潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強制潤滑，減小機床的磨損，保證機床的高效運轉；同時，冷卻系統通過調整噴嘴改變冷卻液流量的大小，滿足不同的加工需求。
7、機床操作系統通過支臂懸掛在機床的左上方，符合人體工程學原理，操作方便；操作面板均使用形象化符號設計，簡單直觀。
8、可選配數顯裝置。
產品參數
PRODUCT PARAMETERS
| 銑床參數項目 | X6336 |
| 主軸內孔錐度 | 7：24 ISO 50 (臥) |
| 7：24 ISO 40 (立) | |
| 臥軸中心至工作臺距離 (mm) | 0-380 |
| 臥軸中心至懸梁平面距離 (mm) | 230 |
| 主軸轉速范圍 (r/min) | (16級)66-4540(立) |
| (12級)60-1800(臥) | |
| 工作臺尺寸 (mm) | 1500×360 |
| 工作臺行程 (mm) | 1000/320/400 |
| 工作臺縱/橫向機動進給速度 (mm/min) | (8級)22-555(快進740) |
| 工作臺機動升降速度 (mm/min) | 590 |
| 工作臺T型槽/(槽數/寬度/間距) (mm) | 3/18/80 |
| 懸梁行程 (mm) | 500 |
| 主電機功率 (kw) | 3.7(立)/4(臥) |
| 工作臺機動進給電動機功率 (w) | 750 |
| 工作臺機動升降電動機功率 (w) | 1100 |
| 冷卻泵電機功率 (w) | 90 |
| 冷卻泵流量 (升/分) | 25 |
| 外形尺寸 (mm) | 2220×1790×2360 |
| 機床凈重/毛重 (kg) | 2340/2500 |
