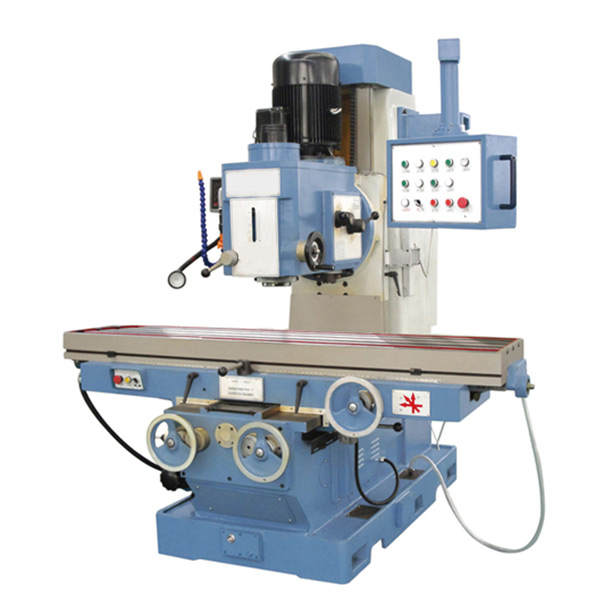

X7150普通銑床系列
本銑床是我公司開發的一種新型通用床身式機床，結構合理、剛性好、精度高，具有銑削、鉆孔、攻絲、擴孔及鉸孔等多種功能，是機械、電子、儀器、儀表、模具、汽車等行業的理想加工設備。
詳細內容
產品特性
PRODUCT CHARACTERISTICS
1、底座、機身、工作臺、中滑座等主要構件均采用高強度材料鑄造而成，并經人工時效處理，保證銑床長期使用的穩定性。
2、整體結構為床身式結構，銑頭為大功率機械調速高精度銑頭，銑頭可在左、右20°范圍內工作；主軸套筒的進給具有自動、手動、手動微調等功能；主軸剛性大，調速方便、靈活。
3、主軸箱可手動、機動上下升降完成機動進給和快速移動，操作方便、快捷。
4、床身上縱、橫向有手動進給、機動進給和機動快進三種，不同的進給速度，能滿足不同的加工要求；快速進給可使工件迅速到達加工位置，縮短非加工時間。
5、工作臺X向行程可達1400mm，拓展了機床加工范圍， Y、Z向導軌為寬矩形導軌，且X、Y、Z三方向導軌副經超音頻淬火、精密磨削及刮研處理，配合強制潤滑，減小低速爬行，提高精度，延長機床的使用壽命。
6、潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強制潤滑，減小機床的磨損，保證機床的高效運轉；同時，冷卻系統通過調整噴嘴改變冷卻液流量的大小，滿足不同的加工需求。
7、機床操作系統通過支臂懸掛在機床的右上方，符合人體工程學原理，操作方便；操作面板均使用形象化符號設計，簡單直觀。
8、可選配數顯裝置。
產品參數
PRODUCT PARAMETERS
| 主要技術參數 | X7150 | X7150A |
| 工作臺尺寸（長×寬）(mm) | 1600×400 | 2050×400 |
| 工作臺最大行程（縱向/橫向）(mm) | 1050/500 | 1500/500 |
| 工作臺“T”型槽（槽數/寬距/間距）(mm) | 3/18/100 | 3/18/100 |
| 主軸孔錐度 | ISO 50 | ISO 50 |
| 主軸端面至工作臺面距離 | 100-630 | 100-630 |
| 主軸中心至立柱導軌面距離 | 580 | 580 |
| 主軸轉速范圍 | 20-1600 | 66-960 |
| 主軸箱回轉角度 | ±30° | ±30° |
| 套筒行程 | 105 | 105 |
| 工作臺機動進給范圍（18級）(mm/min) | 縱、橫向：23.5-1180 | 縱、橫向：23.5-1180 |
| 垂直方向：11.75-590 | 垂直方向：11.75-590 | |
| 工作臺快速移動速度(mm/min) | 縱、橫向：2300 | 縱、橫向：2300 |
| 垂直方向：1150 | 垂直方向：1150 | |
| 主電機功率(Kw) | 7.5 | 11 |
| 機動進給電機功率 | 1500 | 1500 |
| 冷卻泵電機功率 | 90 | 90 |
| 外形尺寸（長×寬×高）(mm) | 2390×1860×2220 | 2800×1860×2220 |
| 凈重(Kg) | 4700 | 5100 |
