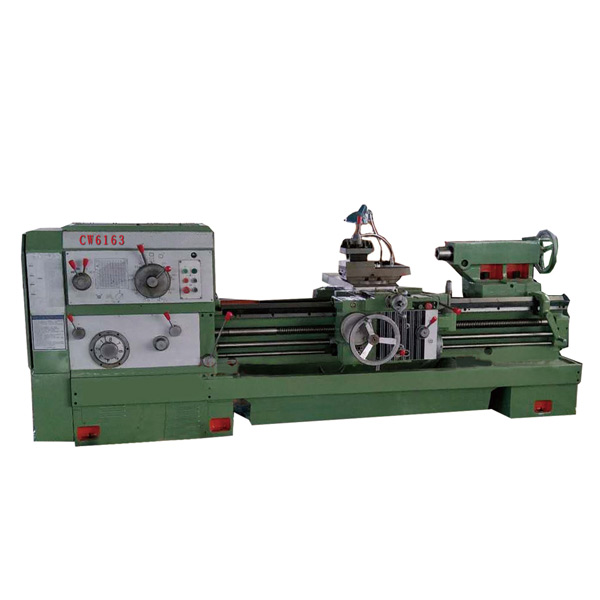

CW6163普通車床
采用高強度鑄鐵，添加了銅及鉻特殊材料，床身導軌寬度400mm，床身導軌淬火深度達到4mm，有效的提高了機床耐磨性及穩定性。
詳細內容
產品特性
PRODUCT CHARACTERISTICS
1.機床床頭箱與床身.尾座.托板等各結合面之間手工刮研，整機經過嚴格檢測，有效的保證機床的精度及穩定性。
2.機床采用高強度鑄鐵，添加了銅及鉻特殊材料，床身導軌寬度400mm，床身導軌淬火深度達到4mm，有效的提高了機床耐磨性及穩定性。
3.機床床頭箱潤滑采用擺線泵進行循環強制潤滑，針對南方炎熱天氣，保證了床頭箱的清潔度及散熱特點，有效的延長了軸承及齒輪的使用壽命。
4.機床主軸采用瓦房店軸承，主軸通孔φ52/80mm，機床齒輪采用精密磨削，有效提高了齒輪硬度，降低了機床噪音。
5.機床采用國內品牌絲杠，絲母采用優質青銅合金保證耐磨性和精度保持性。
6.機床采用四工位高強度刀架，刀柄尺寸：25x25mm。
產品參數
PRODUCT PARAMETERS
| 主要技術參數 | SPECIFICATIONS | Units | CW6163 | CW6263 |
| 床身上最大回轉直徑 | Swing over bed | mm | 630 | |
| 馬鞍內最大回轉直徑 | Swing over gap | mm | - | 800 |
| 橫滑板上最大回轉直徑 | Swing over cross slide | mm | 350 | |
| 最大工件長度 | Distance between centers | mm | 1500/2000/3000/4000/5000/6000 | |
| 床身導軌寬度 | Guideway width | mm | 550 | |
| 床身承重范圍 | Max. load capacity | T | 3 | |
| 主軸孔徑范圍 | Spindle bore | mm | 104 | |
| 主軸孔徑錐度 | Spindle bore taper | - | Metric φ120/MT5 | |
| 主軸鼻端型號 | Spindle nose type | - | C11 | |
| 主軸轉速級數 | Spindle speed steps | - | FWD. 18 steps | |
| 主軸轉速范圍 | Spindle speed range | rpm | 7.5-1000 | |
| 卡盤規格 | Chuck | mm | φ315手動三爪卡盤 | |
| 3-jaw manual | ||||
| 刀架類型 | Turret/tool post | - | 手動4工位刀架 | |
| Manual turret 4 position | ||||
| 刀具尺寸 | Tool shank size | mm | 30 x 30 | |
| X軸行程 | X axis travel | mm | 320 | |
| Z軸行程 | Z axis travel | mm | 1350/1850/2850/3850/4850/5850 | |
| X軸進給量級數/范圍 | X axis feed steps /range | mm/r | 64/0.05-12.15 | |
| Z軸進給量級數/范圍 | Z axis feed steps /range | mm/r | 64/0.1-24.3 | |
| X軸快速進給速度 | X axis rapid traverse | mm/min | 2300 | |
| Z軸快速進給速度 | Z axis rapid traverse | mm/min | 4000 | |
| 公制螺紋種類/范圍 | Metric thread kinds /range | mm | 50/1-240 | |
| 英制螺紋種類/范圍 | Inch thread kinds /range | T.P.I | 26/14-1 | |
| 模數螺紋種類/范圍 | Module thread kinds /range | mm | 53/0.5-120 | |
| 徑節螺紋種類/范圍 | DP thread kinds /range | D.P. | 24/28-1 | |
| 尾座套筒直徑 | Tailstock quill diameter | mm | φ100 | |
| 尾座套筒錐度 | Tailstock quill taper | - | MT5 | |
| 尾座套筒行程 | Tailstock quill travel | mm | 250 | |
| 主軸電機 | Main spindle motor | kW | 11 | |
| 快速進給電機 | Rapid traverse motor | kW | 1.1 | |
| 冷卻泵電機 | Coolant pump motor | kW | 0.125 | |
| 機器凈重 | Weight for 1500 | kg | 3800 | |
| Net weight | Weight for 2000 | kg | 4200 | |
| Weight for 3000 | kg | 4900 | ||
| Weight for 4000 | kg | 5600 | ||
| Weight for 5000 | kg | 6300 | ||
| Weight for 6000 | kg | 7000 | ||
| 外形尺寸 | Dimension for 1500 | mm | 3800x1400x1450 | |
| Overall dimension | Dimension for 2000 | mm | 4300x1400x1450 | |
| Dimension for 3000 | mm | 5300x1400x1450 | ||
| Dimension for 4000 | mm | 6300x1400x1450 | ||
| Dimension for 5000 | mm | 7300x1400x1450 | ||
| Dimension for 6000 | mm | 8300x1400x1450 | ||
