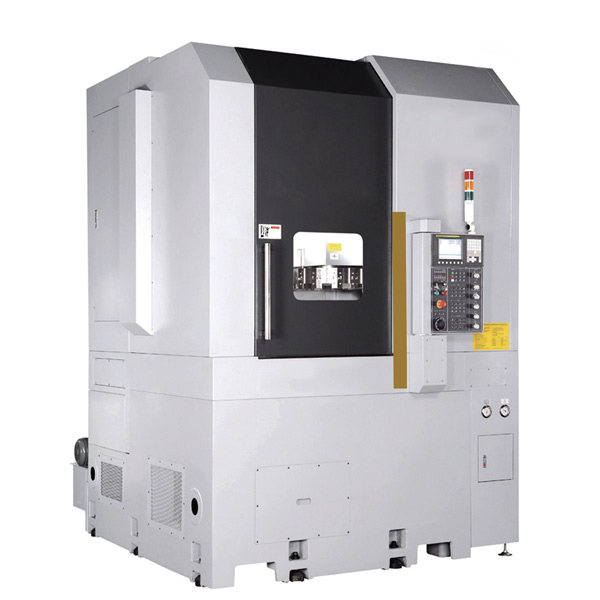

VTC12560高速數控立式車床
總體布局合理緊湊、占地面積??；剛性好、精密獨立單主軸，包砂底座設計，剛性和抗震性好。該系列機床具有加工能力大、精度穩定和加工效率高的特點；機床控制系統具有嚴密的保護措施，保證人身和設備安全。
詳細內容
產品特性
PRODUCT CHARACTERISTICS
1、立柱：采用單立柱結構，內部對稱環形，加強筋設計，使立柱有足夠的強度和剛度。
2、大扭矩款調速變頻電機與主軸通過皮帶相連，適合各類零件精密加工，同時也適合粗加工。

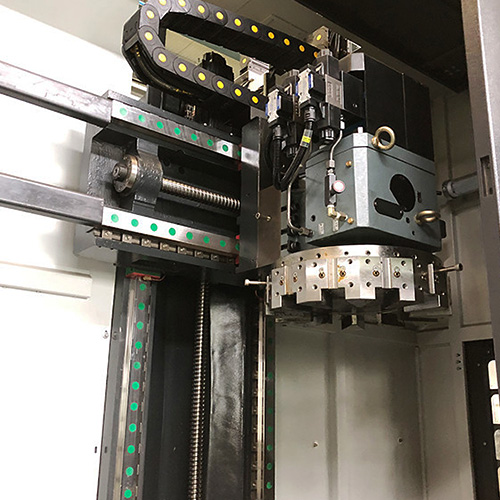

3、高剛性進口滾柱直線導軌配以精密滾珠絲桿，滿足高精度、高剛性切削要求。

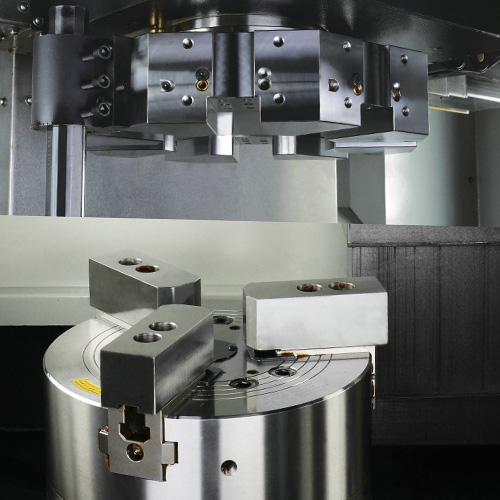

4、機床可配置立臥兩種刀架，通過改變立柱固定位置抵消刀夾位置偏差，結構緊湊，占地面積小。
5、高剛性、精密獨特單主軸，懸掛式主軸箱，精度穩定、可靠。
6、獨有的包砂底座剛性好、吸震性強。
產品參數
PRODUCT PARAMETERS
| 數控立式車床項目 | 單位 | VTC系列數控立式車床規格 | ||||||
| VTC5160立車 | VTC6370立車 | VTC9080立車 | VTC12560立車 | VTC14060立車 | VTC160120立車 | VTC200160立車 | ||
| 工作臺直徑 | mm | 18 /15 | 18 /21 /24 | 24 /32 | Ф1000 | Ф1250 | Ф1250 | Ф1600 |
| 最大切削直徑 | mm | Ф510 | Ф630 | Ф900 | Ф1250 | Ф1400 | Ф1600 | Ф2000 |
| 最大車削高度 | mm | 600 | 700 | 800 | 600 | 600 | 1200 | 1600 |
| 最大工件重量 | ton | - | - | - | 5 | 5 | 6 | 8 |
| 主軸錐孔形式 | - | A2-8 | A2-11 | A2-15 | A2-20 | A2-20 | A2-20 | A2-20 |
| 主電機功率 | kw | 18.5/22 | 22/26 | 22/26 | 39/58 | 60/84 | 39/58 | 60/84 |
| 主軸/工作臺轉速范圍 | rpm | 50~1600 | 50~1050 | 30~800 | 2~400 | 41~105 / 115~400 | 1~104 / 3~312 | 1~72.1 / 3~217 |
| 主軸額定扭矩 | nm | 683 | 1148 | 1871 | 12460 | 13805 | 13700 | 22200 |
| 最大切削力 | kn | - | - | - | 12.6 | 16 | 18 | 25 |
| 滑枕尺寸 | 200x200 | 200x200 | 200x200 | 200x200 | ||||
| 最小鏜孔直徑 | 310 | 310 | 310 | 400 | ||||
| X軸最大快移速度 | mm/min | 16000 | 15000 | 15000 | 15000 | 15000 | 15000 | 15000 |
| Z軸最大快移速度 | mm/min | 16000 | 12000 | 12000 | 8000 | 8000 | 8000 | 8000 |
| X軸行程 | 400 | 450 | 600 | 1220 | 1220 | 980 | 1300 | |
| Z軸行程 | 620 | 720 | 900 | 600 | 600 | 900 | 900 | |
| 外形尺寸 | 2480 | 2290 | 2630 | 4430 | 4430 | 6000 | 7050 | |
| 1980 | 2765 | 2970 | 3140 | 3140 | 5750 | 5250 | ||
| 2990 | 3230 | 3600 | 4270 | 4270 | 5550 | 6000 | ||
