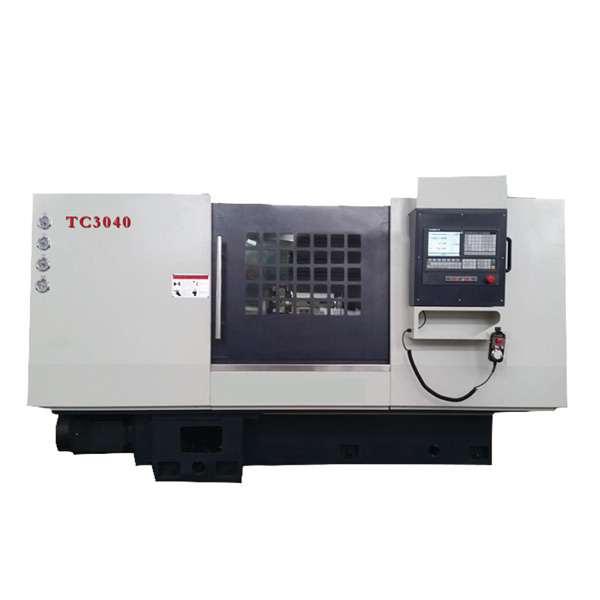

TC3040斜床身數控車床、車銑復合
整體式高強度鑄鐵床身由專業鑄造廠家采用樹脂砂鑄造，具有足夠的剛性、良好的吸振性和熱穩定性，采用寬跨距臺灣直線導軌或者德國直線導軌，機床承受載荷大，動態響應好，消除了低速爬行，具有良好的精度保持性好
詳細內容
產品特性
PRODUCT CHARACTERISTICS
1.機床主軸為高精密通孔式主軸單元，采用進口大直徑精密軸承組合排列，剛性好、精度高，采用進口脂潤滑，在恒溫、凈化環境下裝配，并經過精密靜平衡測試，可保證主軸運轉平穩，在A(yíng)C電機的驅動下，具有良好的剛度和低速下的大扭矩。
2.整體式高強度鑄鐵床身由專業鑄造廠家采用樹脂砂鑄造，具有足夠的剛性、良好的吸振性和熱穩定性，采用寬跨距臺灣直線導軌或者德國直線導軌，機床承受載荷大，動態響應好，消除了低速爬行，具有良好的精度保持性好。
3.機床采用日本河谷集中潤滑系統，可使機床的每個潤滑點得到可靠、充分的潤滑，且注油時間間隔及注油量可調。有效保證機床的使用壽命
4.機床主軸采用進口軸承，保證優良的旋轉精度和具有良好的精度保持性。
5.機床采用臺灣產滾珠絲杠，Z軸滾珠絲杠，X軸滾珠絲杠采用拉伸結構，提高了對工件加工外圓及內孔尺寸的準確性。
6.機床采用臺灣產十工位液壓刀架。換刀迅速、可靠。
7.集中式機床操作面板，及人工裝載高度、排屑高度、顯示器高度的設計充分體現了人機工程學宜人性要求，使操作更加方便、快捷。
8.帶有鏈式自動排屑器，大大提高了工作效率。
9.獨特的全防護設計，使機床無滲透、漏油現象。
產品參數
PRODUCT PARAMETERS
| 技術參數 | 單位 | TC3040 |
| 床身斜度 | ° | 30° |
| 最大工件長度 | mm | 900 |
| 最大切削直徑（軸類） | mm | ∅400 |
| 最大切削直徑（盤類） | mm | ∅450 |
| 卡盤規格 | A2-8 | |
| 主軸電機功率 | kw | 7.5 |
| 主軸轉速（最高） | rpm | 3500 |
| 主軸孔直徑 | mm | ∅72 |
| 主軸孔通過棒類直徑 | m | ∅60 |
| 快移速度 | m/min | 18 |
| X軸可編程行程 | mm | 230 |
| Z軸可編程行程 | mm | 900 |
| 套筒直徑 | mm | ∅65 |
| 尾座套筒行程 | mm | 100 |
| 尾架最大行程 | mm | 780 |
| 尾座套筒錐孔 | - | MT4 |
| 定位精度 | mm | ±0.008（X）±0.011(Z) |
| 重復定位精度 | mm | ±0.003（X）±0.005(Z) |
| 外形尺寸（長x寬x高） | mm | 2200x1750x1880 |
| 機床重量 | T | 2.5/2.8 |
