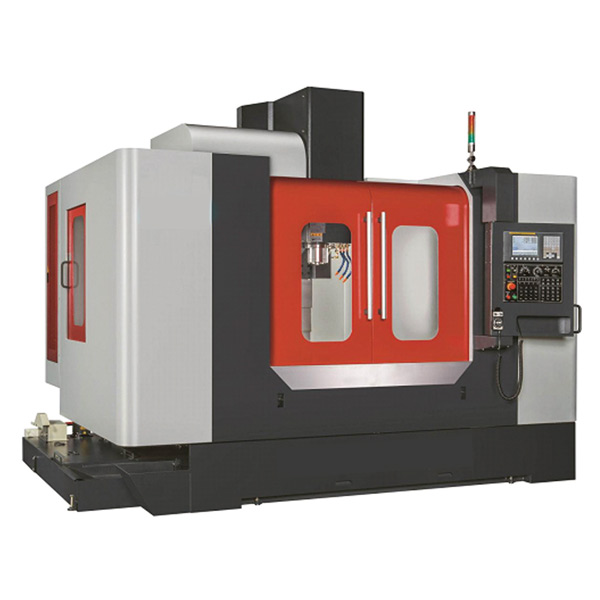

BVY55-110Y
BV55Y系列產品采用專業化廠家提供的數控系統，三軸采用硬軌，各直線運動軸、主軸及追加旋轉軸均采用伺服電機驅動，三軸或四軸聯動，可進行銑削、鏜孔、鉆鉸孔、剛性攻絲等多種工序的加工。
詳細內容
產品特性
PRODUCT CHARACTERISTICS
1、整體結構為床身式，立柱固定不動， X、Y進給機構采用十字滑臺機構。
2、采用高性能主軸組，主軸軸承前四后二，保證機床加工性能。
3、三軸采用硬軌，兼顧高速和高剛性。
產品參數
PRODUCT PARAMETERS
| 規格 | BV55-85Y | BV55-110Y |
| 工作臺尺寸(寬×長)mm | 550×1000 | 550×1200 |
| X軸行程mm | 850 | 1100 |
| Y軸行程mm | 550 | 550 |
| Z軸行程mm | 570 | 570 |
| 工作臺承重kg | 800 | 800 |
| T型槽 | 4×18H8 | 4×18H8 |
| 主軸錐孔 | ISO NO.40 | ISO NO.40 |
| 快速移動速度（X/Y/Z）m/min | 24/24/15 | 24/24/15 |
| 切削進給速度m/min | 15 | 15 |
| 主軸電機功率KW | 11～15 | 11～15 |
| 主軸扭矩NM | 70 | 70 |
| X/Y/Z伺服電機功率KW | 3/4/4 | 3/4/4 |
| X/Y/Z軸定位精度 ISO10791-4：1998標準（全程）mm | 0.016/0.016/0.012 | 0.016/0.016/0.012 |
| X/Y/Z軸重復定位精度 ISO10791-4：1998標準（全程）mm | 0.01/0.01/0.008 | 0.01/0.01/0.008 |
| 機床外形尺寸（長×寬） | 3940×3100mm | 4140×3100mm |
| 氣源壓力Mpa | 0.4～0.8 | 0.4～0.8 |
