VMC20100立式加工中心

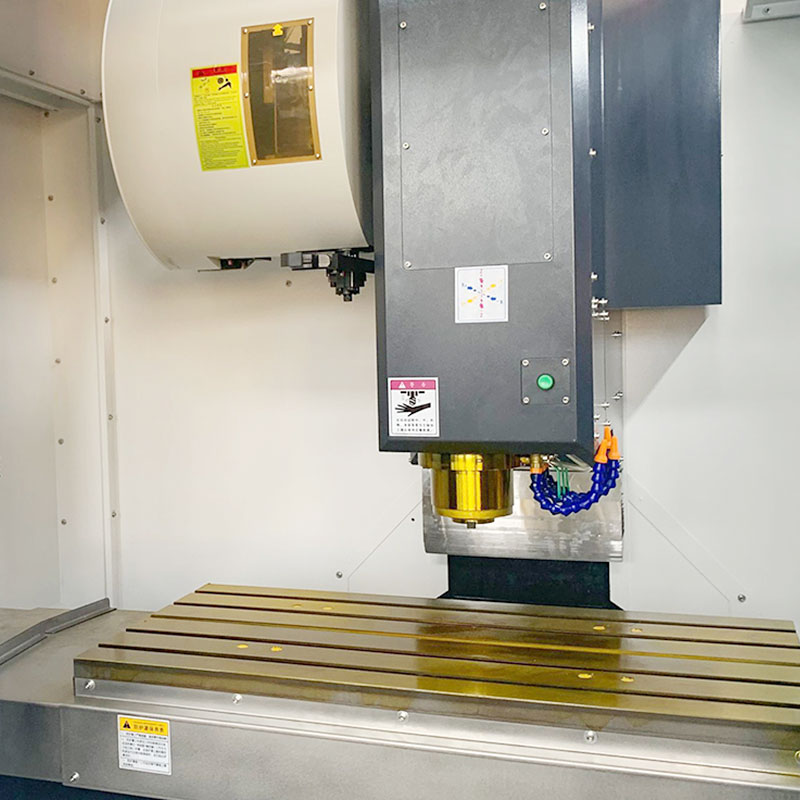

加工中心采用立式框架布局，立柱固定在床身上，主軸箱沿立柱上下移動(Z向)、滑座沿床身縱向移動(Y向)、工作臺沿滑座橫向移動(X 加工中心采用立式框架布局，立柱固定在床身上，主軸箱沿立柱上下移動(Z向)、滑座沿床身縱向移動(Y向)、工作臺沿滑座橫向移動(X向)的結構。向)的結構。
詳細內容
產品特性
PRODUCT CHARACTERISTICS
產品用途：
◆ 該型立式加工中心可適用于機械加工及模具制造等眾多領域，能適應從粗加工到精加工的加工要求，具有高精度、高效率的特點，廣泛適用于航空航天、軍工、模具、汽車、內燃機、紡織機械、化工、石油、電子等各行業的機械加工。
產品特點：
●機身及主要構件均為高強度鑄鐵金相組織穩定，確保機床長期使用的穩定性；
●立柱底部為A字型橋跨式結構，結合大箱體底座，大幅減輕重切削時機身的振動；

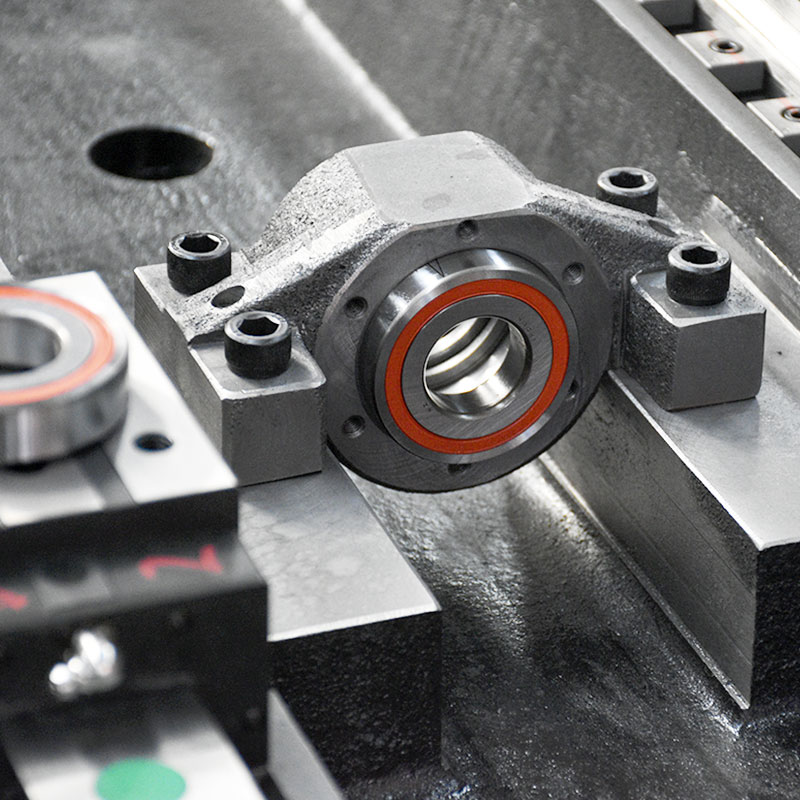

●預拉伸精密滾珠絲杠傳動；

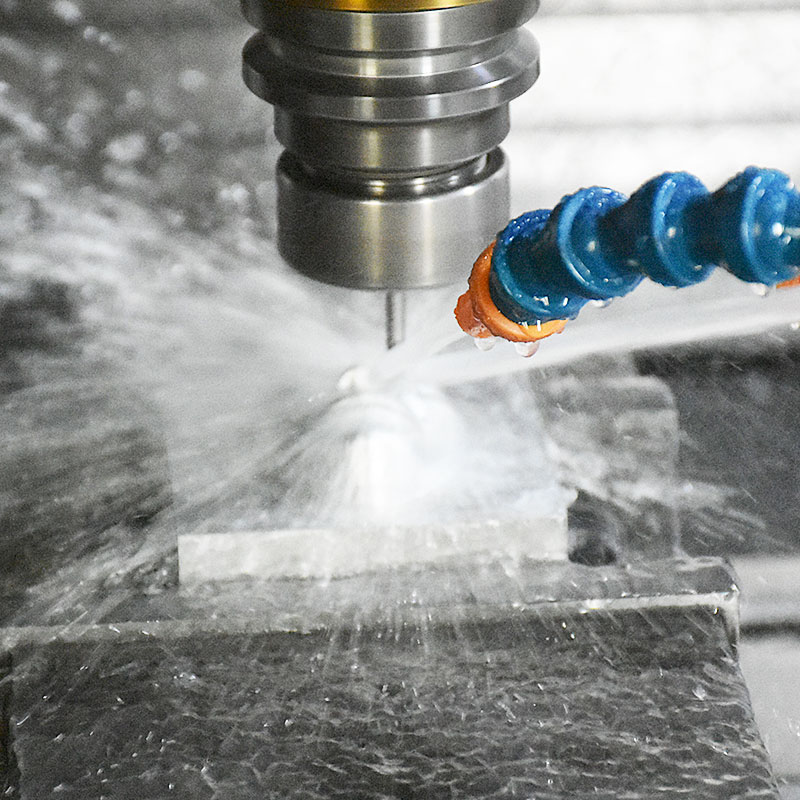

●高速、高精度、高剛性主軸單元；
●油水分離式設計
●間歇式自動潤滑；
●氣動松、拉刀系統
產品參數
PRODUCT PARAMETERS
技術參數
| 項 目 | 單位 | VMC20100數控銑床(硬軌) | |
| 行程 | X軸行程 | mm | 2000 |
| Y軸行程 | mm | 1000 | |
| Z軸行程 | mm | 800 | |
| 工作臺 | 工作臺尺寸 | mm | 2200×1000 |
| 工作臺最大承重 | kg | 1800 | |
| T型槽(槽數×寬度×間距) | mm | 5-22-185 | |
| 主軸 | 主軸錐孔 | BT50 | |
| 主軸功率 | kW | 18.5/23 | |
| 主軸最高轉速 | rpm | 8000 | |
| 進給 | 快速移動(X/Y) | mm/min | 15000 |
| 快速移動(Z) | mm/min | 12000 | |
| 切削進給 | mm/min | 1-5000 | |
| 進給電機 | NM | 27/30/30 | |
| 主軸距離 | 主軸鼻端至工作臺面距離 | mm | 160-960 |
| 主軸中心至立柱導軌面距離 | mm | 950 | |
| 刀具 | 最大刀具直徑 | mm | Φ127/Φ200 |
| 最大刀具長度 | mm | 350 | |
| 最大刀具重量 | kg | 15 | |
| 精度 | 定位精度 | mm | ±0.02 |
| 重復定位精度 | mm | ±0.012 | |
| 機床重量（約） | kg | 15000 |
