VMC1270立式加工中心

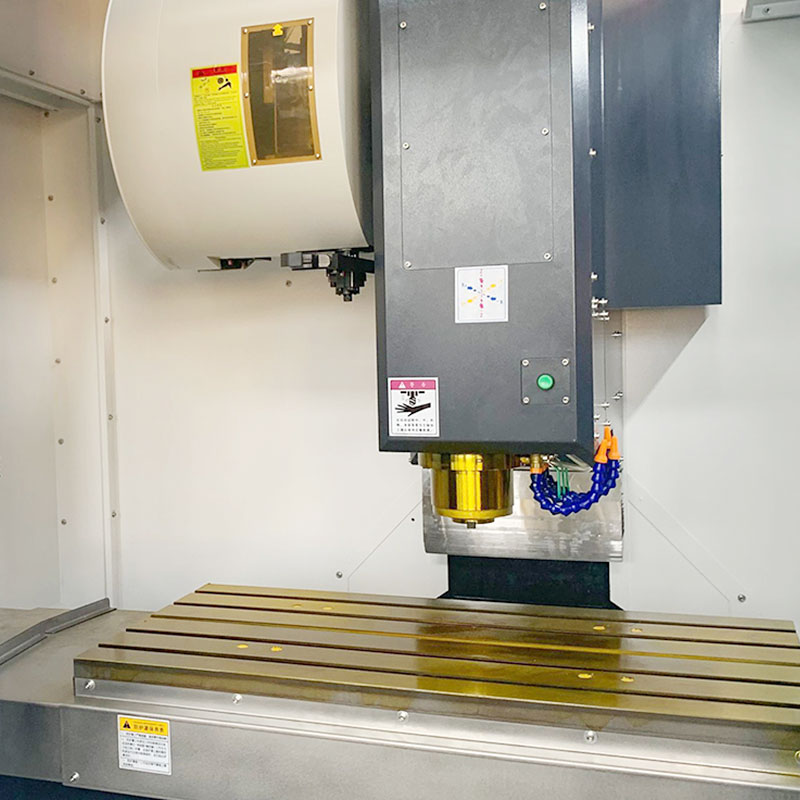

加工中心采用立式框架布局，立柱固定在床身上，主軸箱沿立柱上下移動(Z向)、滑座沿床身縱向移動(Y向)、工作臺沿滑座橫向移動(X向)的結構。
詳細內容
產品特性
PRODUCT CHARACTERISTICS
機床用途

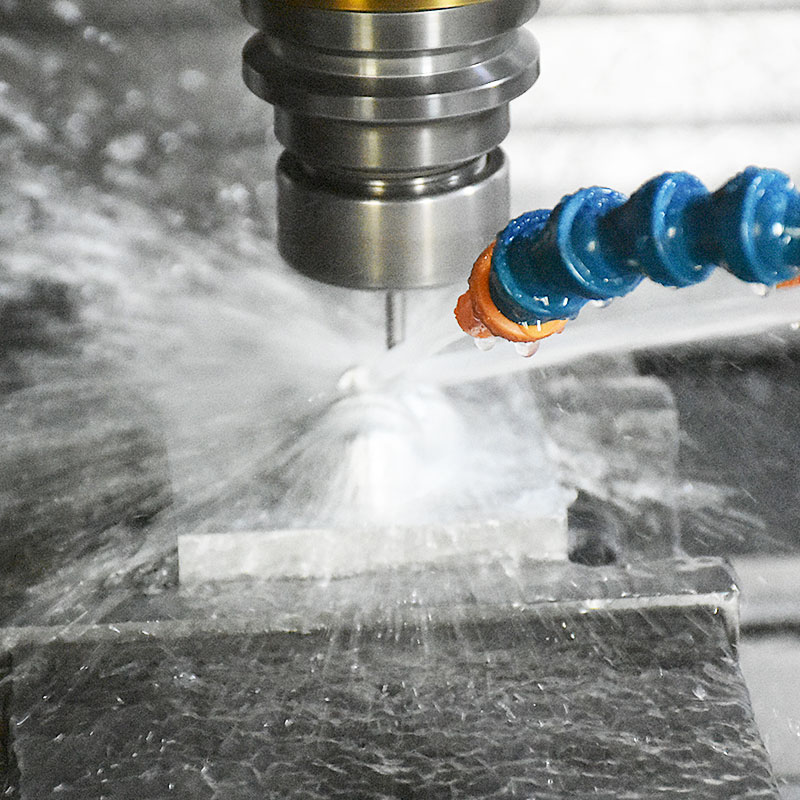

本機床是適用于機械加工及模具制造領域的立式加工中心，能適應從粗加工到精加工的加工要求，可完成銑、鉆、攻、鏜等多種工序。
主要結構特點
●機身及主要構件均為高強度鑄鐵金相組織穩定，確保機床長期使用的穩定性；
●立柱底部為A字型橋跨式結構，結合大箱體底座，大幅度減輕重切削時機身的振動；

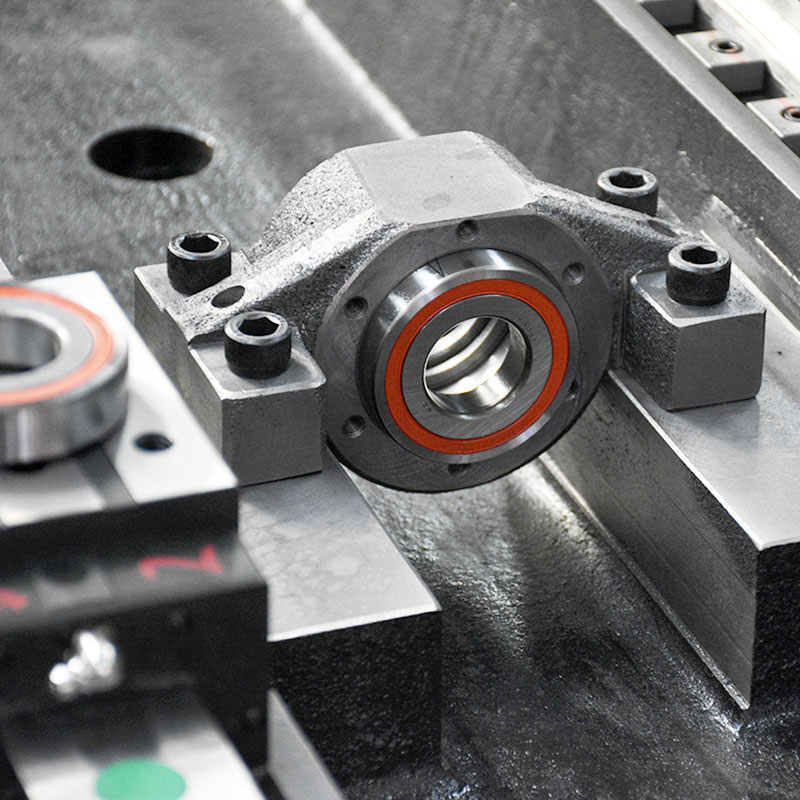

●預拉伸精密滾珠絲杠傳動；
●高速、高精度、高剛性主軸單元；
●油水分離式設計；
●間歇式自動潤滑；
●氣動松、拉刀系
產品參數
PRODUCT PARAMETERS
技術參數
項 目 | 單位 | VMC1270加工中心/數控銑床 |
X軸行程 | mm | 1200 |
Y軸行程 | mm | 700 |
Z軸行程 | mm | 700 |
工作臺尺寸 | mm | 1400×700 |
工作臺最大承重 | kg | 1000 |
T型槽(槽數×寬度×間距) | mm | 5-18-100 |
主軸功率 | kW | 11 |
進給電機 | NM | 15/15/18B |
主軸最高轉速 | rpm | 8000 |
快速移動(X/Y) | mm/min | 20000 |
快速移動(Z) | mm/min | 15000 |
切削進給 | mm/min | 1-5000 |
主軸鼻端至工作臺面距離 | mm | 130-830 |
主軸中心至立柱導軌面距離 | mm | 760 |
機床重量 | kg | 7200 |
外形尺寸 | mm | 3400×2680×3160 |
1．標準配置
項目 | VMC1270數控加工中心 |

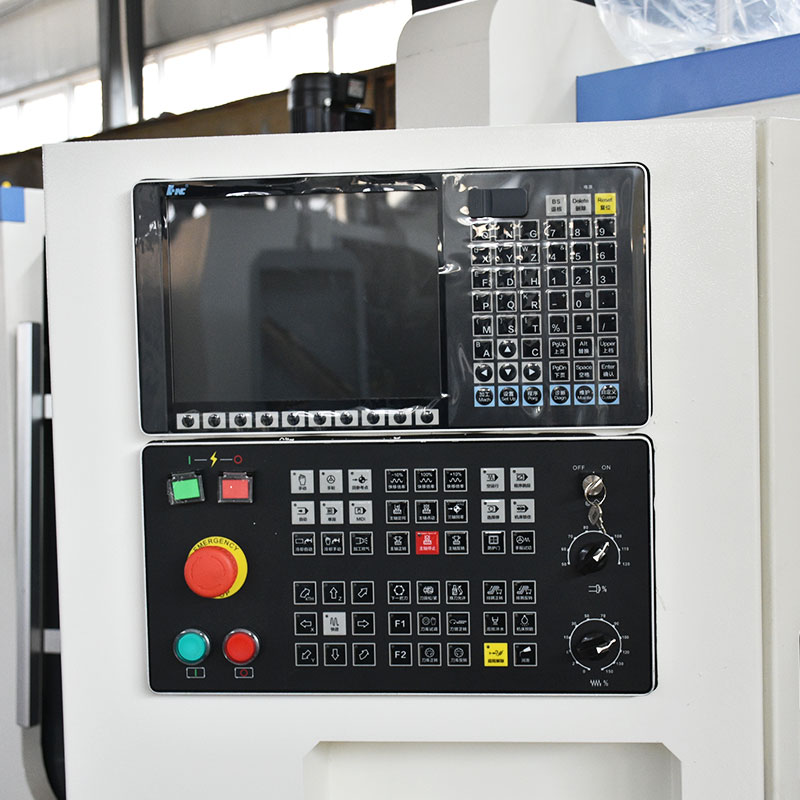

系統 | KND-2000MCli |
鑄件 | 優質樹脂砂鑄造 |
主軸單元 | 臺灣丹銓BT40 Φ150 |
絲杠 | 臺灣上銀 |
線規 | 臺灣上銀 |
打刀缸 | 臺灣亞德客 |

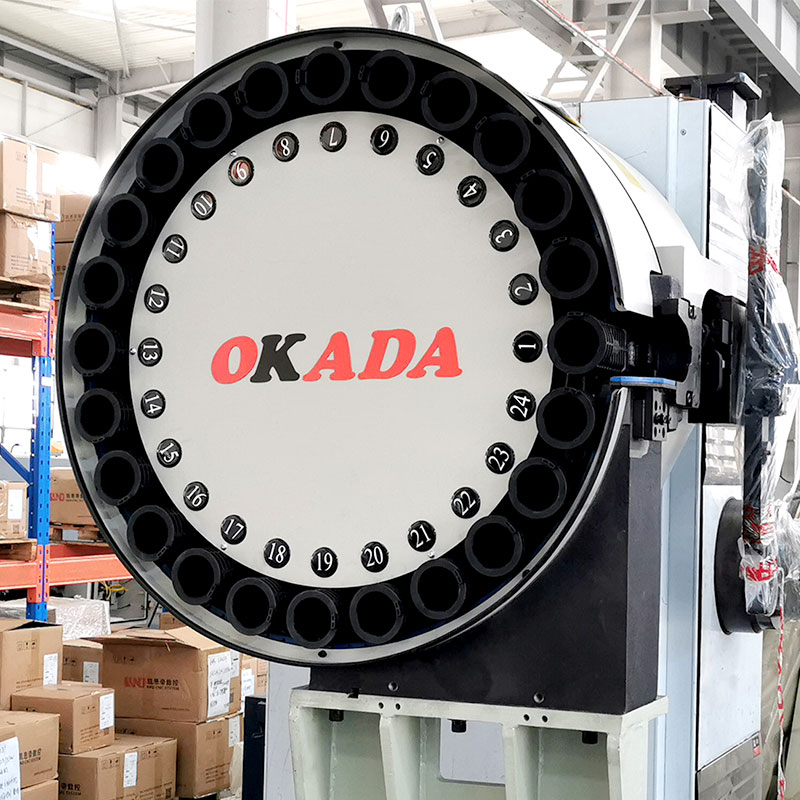

刀庫 | 臺灣岡田圓盤24把 |
鎖緊螺母 | 臺灣盈錫 |
電器 | 法國施耐德 |
氣動元件 | 臺灣亞德客 |
氮氣配重 | 無錫協清 |
潤滑系統 | 河谷 |
軸承 | 日本NTN |
內防護 | 海東鈑金 |
外防護 | 全防護 |
