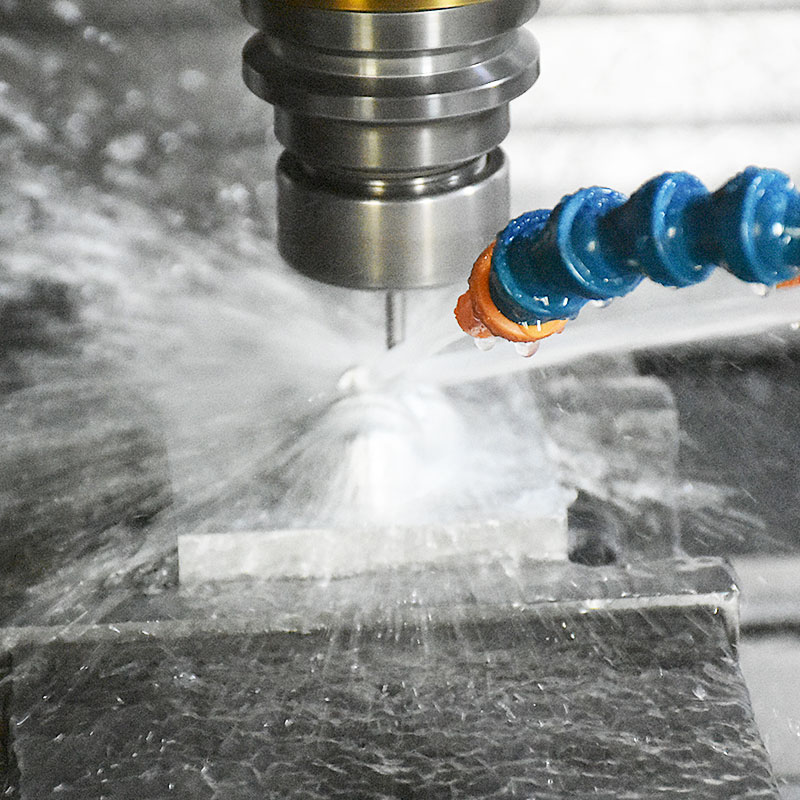

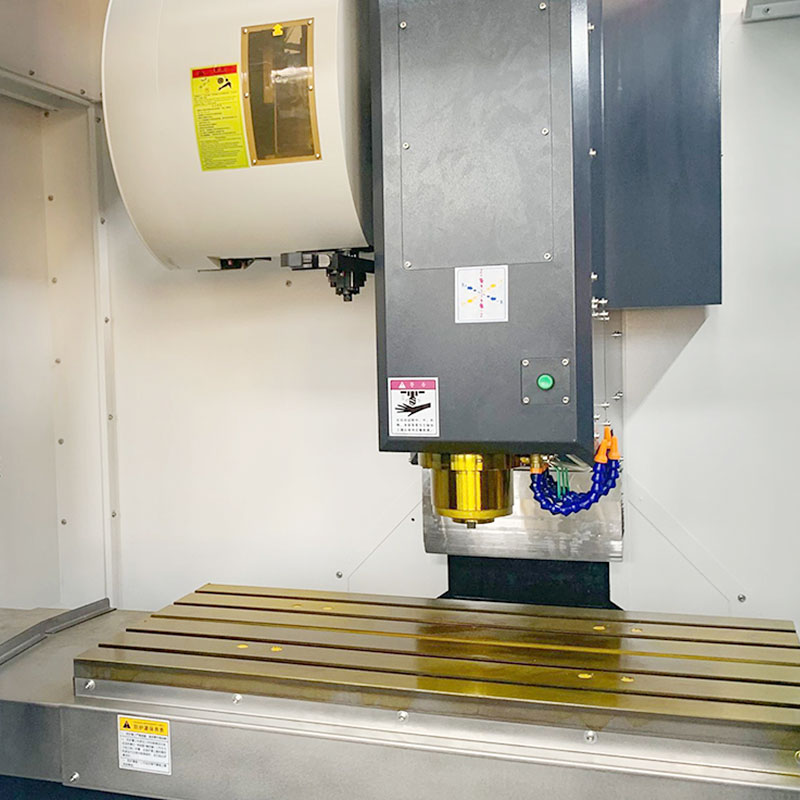

加工中心采用立式框架布局,立柱固定在床身上,主軸箱沿立柱上下移動(Z向)、滑座沿床身縱向移動(Y向)、工作臺沿滑座橫向移動(X向)的結構。
機床用途
本機床是適用于機械加工及模具制造領域的立式加工中心,能適應從粗加工到精加工的加工要求,可完成銑、鉆、攻、鏜等多種工序。
主要結構特點
●機身及主要構件均為高強度鑄鐵金相組織穩定,確保機床長期使用的穩定性;
●立柱底部為A字型橋跨式結構,結合大箱體底座,大幅度減輕重切削時機身的振動;

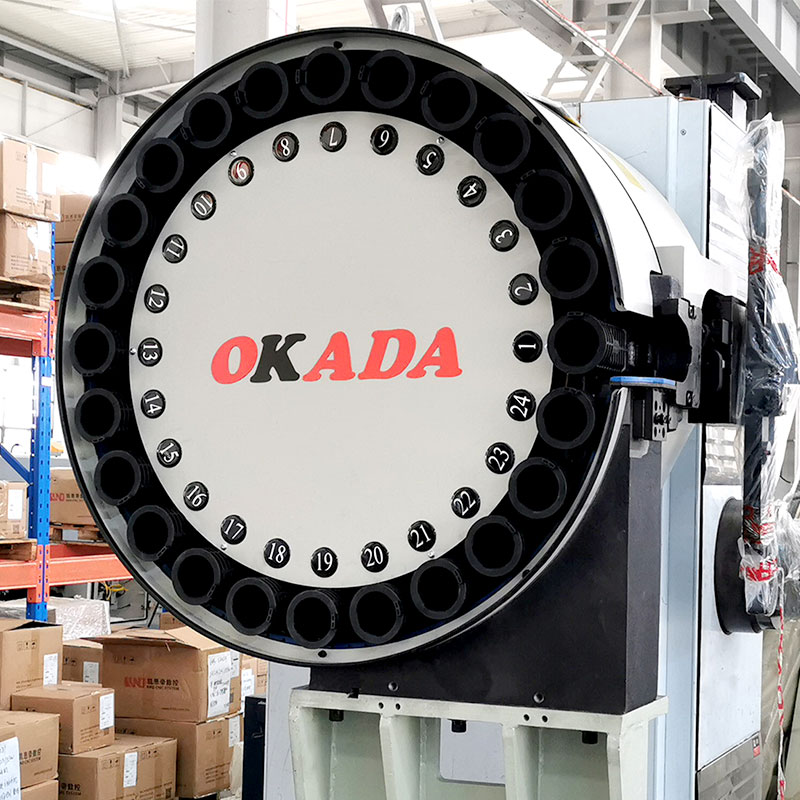

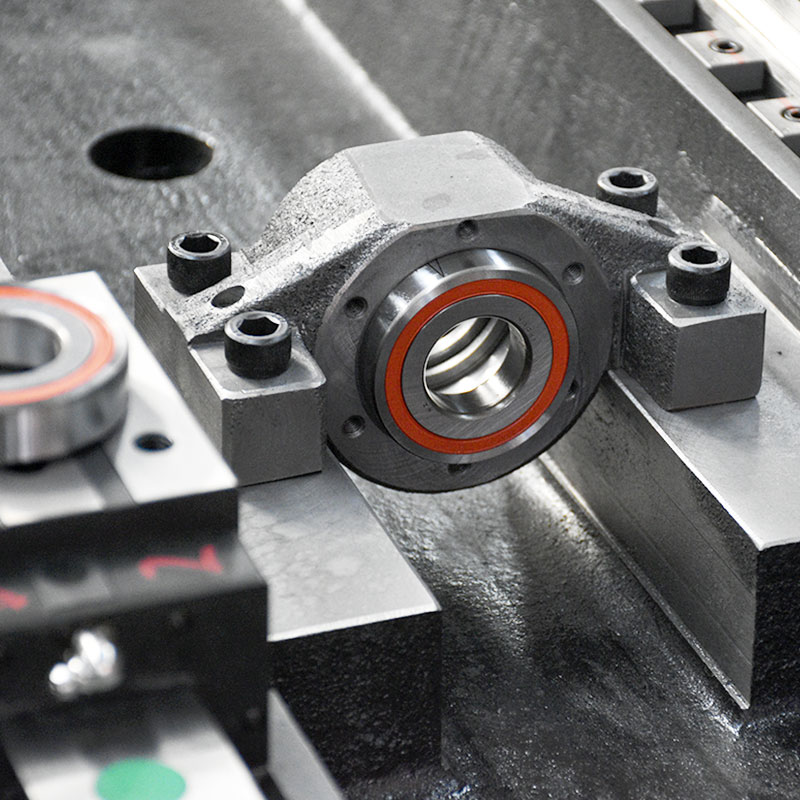

●預拉伸精密滾珠絲杠傳動;
●臺灣滾柱直線導軌,精度高,載重能力強,定位精確,摩擦力小,反應速度快。
●高速、高精度、高剛性主軸單元;
●油水分離式設計;
●間歇式自動潤滑;
●氣動松、拉刀系統
技術參數

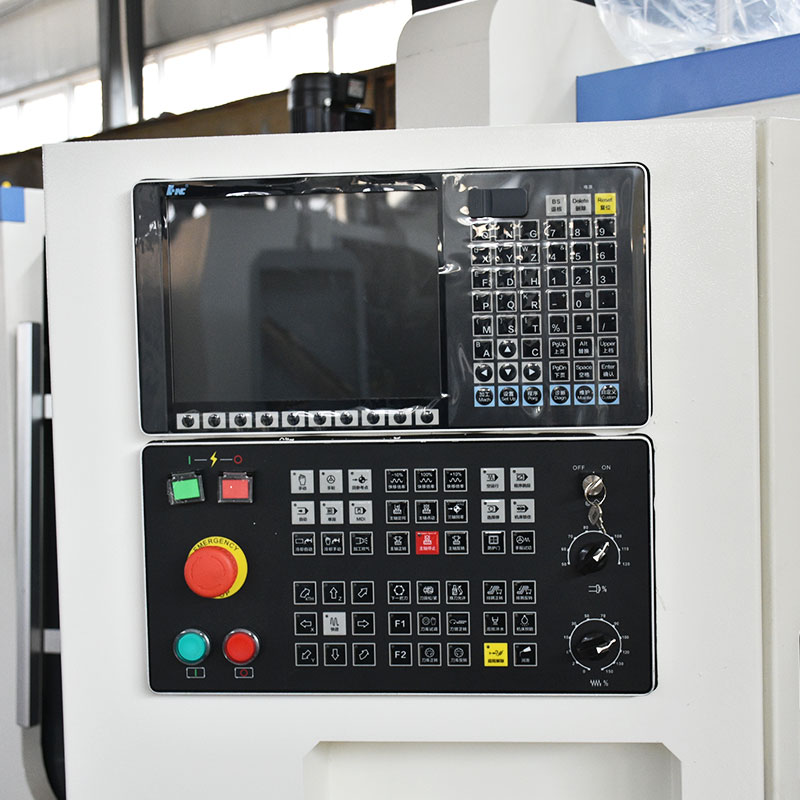

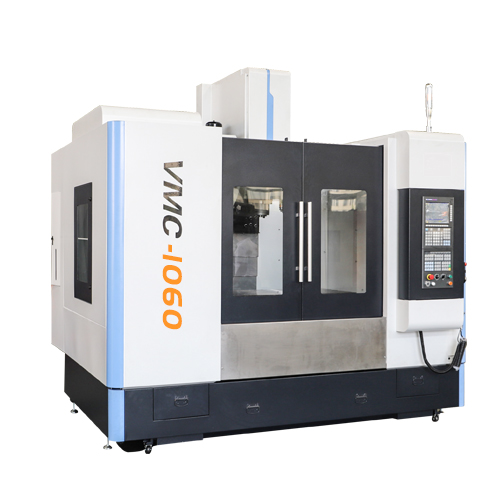

項 目 | 單位 | VMC1060加工中心(硬軌) |
X軸行程 | mm | 1200 |
Y軸行程 | mm | 600 |
Z軸行程 | mm | 600 |
工作臺尺寸 | mm | 1400x600 |
工作臺最大承重 | kg | 800 |
T型槽(槽數×寬度×間距) | mm | 5-18-100 |
主軸功率 | kW | 11 |
主軸最高轉速 | rpm | 8000 |
快速移動(X/Y) | mm/min | 15000 |
快速移動(Z) | mm/min | 12000 |
切削進給 | mm/min | 1-5000 |
主軸鼻端至工作臺面距離 | mm | 140-740 |
主軸中心至立柱導軌面距離 | mm | 650 |
最大刀具直徑 | mm | Φ80/Φ130 |
最大刀具長度 | mm | 300 |
最大刀具重量 | kg | 8 |
機床重量 | kg | 6600 |
外形尺寸 | mm | 3400×2480×2960 |
